а) Отсоедините разъемы от электронного блока управления.

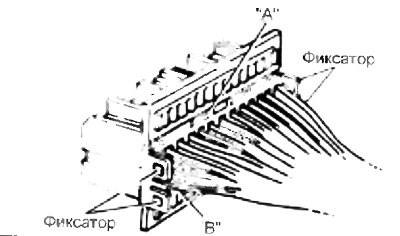

б) Удалите фиксаторы, как показано на рисунке, что позволит легко подключать пробники тестера.
Примечание: будьте осторожны с элементами "А" и "В", которые могут быть легко сломаны, особенно в холодную погоду.
в) Снова подключите разъемы к электронному блоку управления.
Примечание:
- Выполняйте все измерения напряжения при соединенных разъемах.
- Напряжение аккумуляторной ба тареи должно быть не ниже 11В при включенном зажигании.
Используя вольтметр с большим собственным сопротивлением (не менее 10 кОм/B), измерьте напряжение на каждом выводе электронного блока управления.
