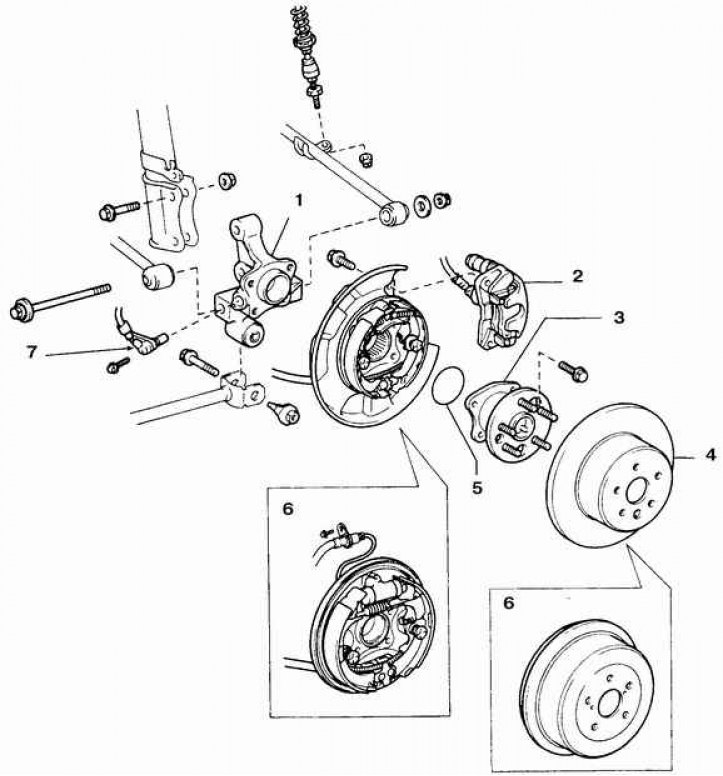

Кронштейн задней подвески
1. Кронштейн; 2. Цилиндр тормоза; 3. Ступица; 4. Диск; 5. Уплотнитель; 6. Барабан; 7. Датчик скорости (на автомобилях оборудованных ABS-системой)
Снятие
1. Поднимите заднюю часть автомобиля и установите на подставки. Снимите заднее колесо.
2. Снимите барабан или диск тормоза в сборе с суппортом. На автомобилях с задними барабанными тормозами отсоедините трубку гидропривода на колесном цилиндре. На автомобилях с задними дисковыми тормозами шланг от суппорта не отсоединяйте.
3. На автомобилях с задними дисковыми тормозами отпустите и выверните болт крепления гибкого шланга к стойке.
4. Снимите заднюю ступицу с подшипником (см. подраздел 9.1.14.).
5. На автомобилях с задними барабанными тормозами снимите задний тормоз в сборе с щитом тормоза с кронштейна подвески, не отсоединяя шланга. На автомобилях с задними дисковыми тормозами снимите щит тормоза с механизмом стояночного тормоза. Закрепите снятые узлы на пружине стойки.
6. На автомобилях, оборудованных ABS-системой, снимите датчик скорости.

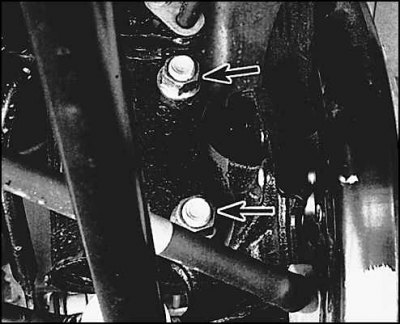

7. Отпустите болты крепления кронштейна к стойке.
8. Отверните болт крепления рычага на кронштейне, снимите гайку и шайбы, после чего окончательно выверните болт крепления кронштейна к стойке.
9. Поддерживая кронштейн, отверните отпущенные ранее болты крепления кронштейна к стойке и отделите кронштейн от стойки.
Установка
1. Проверьте состояние втулок, наличие на них трещин и следов износа. Изношенные втулки меняются в автосервисе.
2. Установите кронштейн подвески на кронштейн стойки, заверните болты от руки.
3. Установите болт крепления рычага на кронштейне, шайбу и наверните гайку.
4. Домкратом приподнимите кронштейн подвески на высоту, соответствующую условиям езды.
5. Затяните болты крепления кронштейна подвески к стойке с заданным моментом.
6. Присоедините продольную штангу и затяните болт с заданным моментом.
7. Затяните болт и гайку крепления рычага.
8. На автомобилях с задними барабанными тормозами закрепите шланг на стойке.
9. На автомобилях оборудованных ABS-системой установите датчик скорости.
10. Установите щит тормоза, установите ступицу и затяните болты.
11. На автомобилях с задними барабанными тормозами присоедините трубку к колесному цилиндру.
12. Установите барабан (или диск) тормоза.
13. Установите колесо.
14. Удалите воздух из гидропривода (см. подраздел 10.11.).
15. Опустите автомобиль и подтяните гайки колеса.
