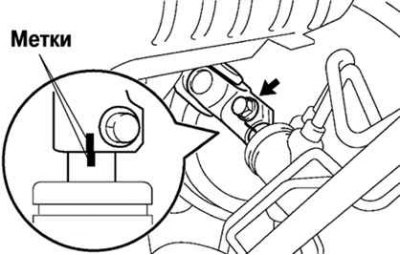

Рис. 5.26. Метки на промежуточном вале и вале рулевого механизма
Нанесите метки на промежуточный вал и вал рулевого механизма (рис. 5.26).
Рис. 5.27. Болты крепления промежуточного вала
Отверните болт А. Отверните болт В и снимите промежуточный вал в сборе (рис. 5.27).
Момент затяжки : 35 Н·м.

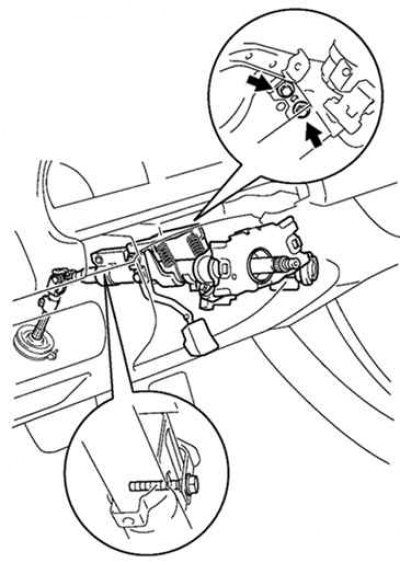

Рис. 5.28. Снятие рулевой колонки
Отсоедините разъемы, отверните четыре гайки крепления и снимите рулевую колонку в сборе (рис. 5.28).

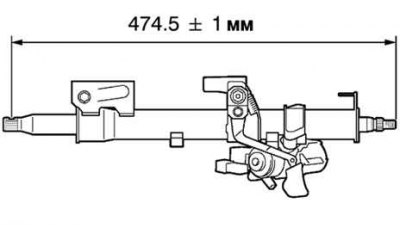

Рис. 5.29. Измерение длины ведущего вала
Проверьте рулевую колонку на предмет механических повреждений. Измерьте длину ведущего вала (рис. 5.29).
Стандартная длина: 474,5 ±1 мм.
Если длина не соответствует указанной, замените рулевую колонку в сборе.

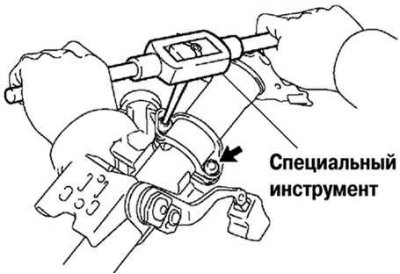

Рис. 5.30. Высверливание болтов с конической головкой
С помощью специального инструмента высверлите болты с конической головкой и извлеките их из кронштейна (рис. 5.30).
Рис. 5.31. Снятие пружинных колец ведомого вала
Используя расширитель, снимите пружинные кольца ведомого вала управления (внешняя сторона и внутренняя сторона) (рис. 5.31).
Снимите кронштейн замка зажигания с трубы рулевой колонки. При установке замка зажигания используйте новые болты с конической головкой. Затягивайте их до тех пор, пока головки не срежутся.
