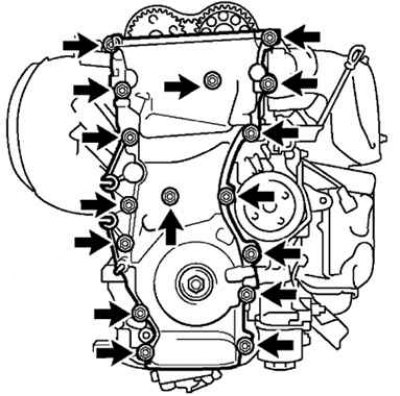

Рис. 2.60. Болты и гайки крепления крышки цепи привода механизма газораспределения
Отверните четырнадцать болтов и две гайки крепления крышки цепи привода механизма газораспределения (рис. 2.60).
При помощи отвертки отделите крышку от головки и блока цилиндров. Снимите крышку цепи привода механизма газораспределения.
Рис. 2.61. Кольцевое уплотнение ротора датчика положения коленчатого вала
Снимите ротор датчика положения коленчатого вала, предварительно удалив с помощью отвертки кольцевое уплотнение (рис. 2.61).
Снимите направляющую цепи привода механизма газораспределения.
Снимите башмак натяжителя цепи привода механизма газораспределения.
[Первоисточник расположен на сайте: ToyotaMan.ru]
Снимите успокоитель цепи привода механизма газораспределения.
Снимите цепь привода механизма газораспределения.
Снимите звездочку коленчатого вала.
