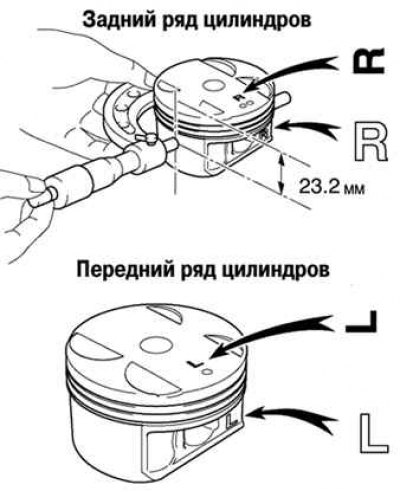

Рис. 2.333. Измерение диаметра юбки поршня
Микрометром измерьте диаметр юбки поршня на расстоянии 23,2 мм (рис. 2.333).
Номинальный диаметр поршня – 87,406–87,416 мм.
Измерьте диаметры цилиндров в направлении оси двигателя. Найдите разность диаметров поршня и цилиндра.
Зазор между цилиндром и поршнем:
- стандартный - 0,084–0,106 мм;
- максимальный - 0,130 мм.
Если зазор больше максимального, замените все поршни и расточите все цилиндры. При необходимости замените блок цилиндров.
Примечание. Поршни для переднего и заднего ряда цилиндров отличаются друг от друга. В задний ряд устанавливаются поршни с маркировкой «R», в передний – с маркировкой «L».
