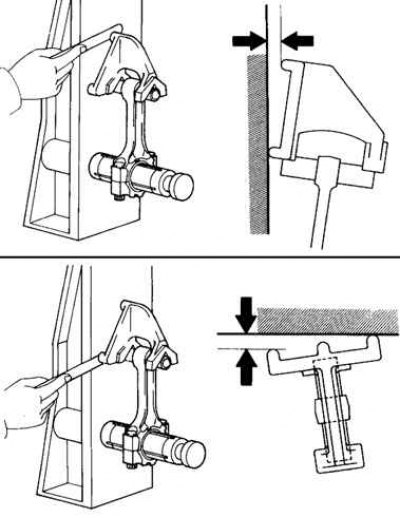

Рис. 2.334. Проверка изгиба и скручивания шатуна
Используя специальное приспособление и плоский щуп, проверьте изгиб шатуна. Аналогичным способом проверьте скручивание шатуна, как показано на рисунке 2.334.
- Максимально допустимый изгиб на 100 мм длины - 0,05 мм.
- Максимальное скручивание на 100 мм длины - 0,15 мм.
