Рейки связаны через шаровые шарниры с поперечными рулевыми тягами. Последние передают усилие через шарниры и поворотные кулаки на передние колеса.
Рейки рулевого управления должны перемещаться легко, но без люфта. Реечный привод не требует обслуживания. Необходимо только следить за состоянием уплотнительных манжет.
В зависимости от модели автомобиля или исполнения, рулевое управление может иметь гидроусилитель. Задачей гидроусилителя является уменьшение необходимое для поворота усилия, прикладываемого водителем к рулевому колесу. Гидроусилитель управления состоит из масляного насоса, бака и маслопроводов. Масляный насос приводит в движение двигатель через клиновый ремень. Насос засасывает масло из бака и подает его под высоким давлением к корпусу клапанов. Клапаны находятся в рулевом механизме и механически связаны с валом рулевого колеса. Клапаны подают масло, в зависимости от поворота рулевого колеса, в соответствующую полость рабочего цилиндра. В цилиндре масло воздействует на поршень зубчатой рейки, рулевые тяги. Одновременно поршень выдавливает масло из рабочей полости цилиндра через возвратный маслопровод в бак.
Внимание: Самоконтрящиеся гайки всегда устанавливать новые. Сварочные работы и другие работы, связанные с деформациями элементов рулевого механизма не допустимы. Ремонтные работы с рулевым управлением требуют определенного опыта. Поэтому рекомендуется проводить их в условиях специализированной мастерской.

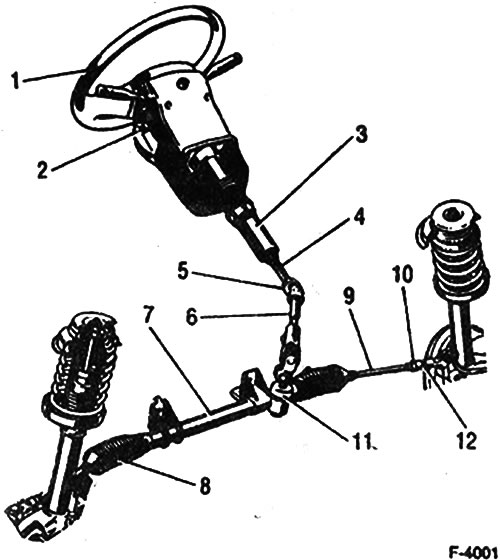

1 - рулевое колесо
2 - замок выключателя зажигания
3 - кожух
4 - вал рулевого колеса
5 - карданный шарнир
6 - промежуточный вал
7 - картер рулевого управления
8 - защитный чехол
9 - поперечная рулевая тяга
10 - контргайка
11 - рулевой механизм
12 - наконечник рулевой тяги
