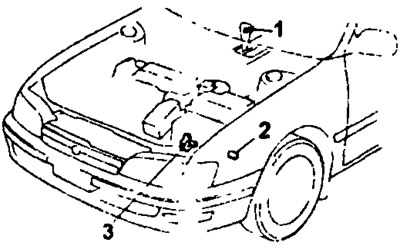

Расположение электрических элементов (A241L): 1 - выключатель повышающей передачи, 2 - электромагнитный клапан повышающей передачи, 3 - выключатель запрещения запуска двигателя.
1. Проверьте выключатель запрещения запуска двигателя.

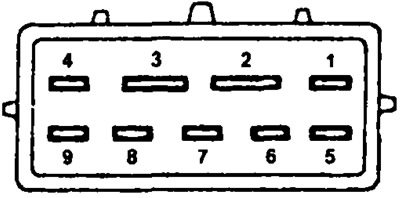

Проверьте проводимость между выводами разъема, указанными в таблице, в каждом положении селектора.
| Положение селектора | Выводы |
| P | 2-8 6-1 |
| R | 6-5 |
| N | 2-3 6-7 |
| D | 6-8 |
| 2 | 6-9 |
| L | 6-4 |

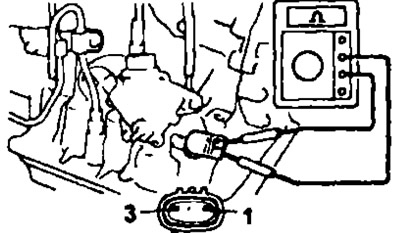

2. Проверьте электромагнитный клапан повышающей передачи.
- а) Отсоедините разъем клапана.
- б) Измерьте сопротивление между выводами "1" и "3". Номинальное сопротивление 11-15 Ом.
- в) При подача на выводы "1" и "3" разъема электромагнитного клапана напряжения аккумуляторной батареи должен быть слышен щелчок срабатываемого клапана. Если щелчка нет, то замените клапан.
- г) Подсоедините разъем электромагнитного клапана.

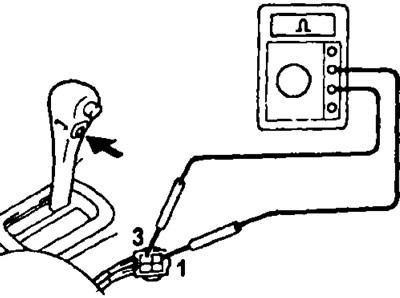

3. Проверьте выключатель повышающей передачи.
- а) Снимите центральную консоль.
- б) С помощью омметра проверьте проводимость между выводами "1" и "3" разъема выключателя. При включенном режиме проводимости быть не должно, при выключенном - проводимость должна быть, в противном случае замените выключатель.
- в) Установите центральную консоль.
