- а) Включите зажигание. Двигатель не запускайте.

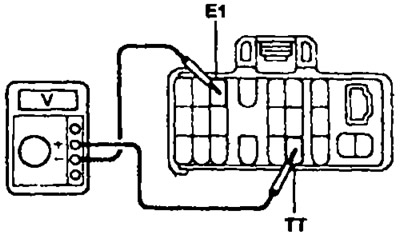

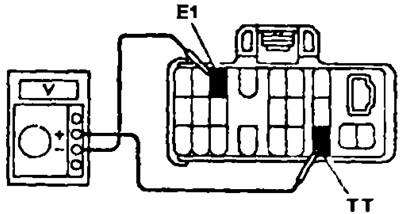

- б) Подключите вольтметр к контактам диагностического разъеме "ТТ" и "Е1".
Модели до 1996 г. |
Модели с 1996 г. |

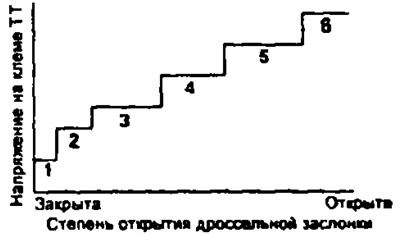

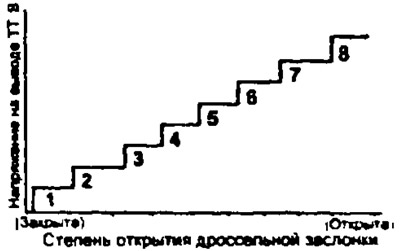

- в) Плавно нажимая на педаль акселератора, проверьте изменение напряжения. Если напряжение изменяется не так, как показано на рисунке, то неисправен датчик или его контур.
Модели до 1996 г. |
Модели с 1996 г. |
2. Проверьте цель выключателя стоп-сигналов.
- а) Нажмите до упора на педаль акселератора напряжение на контакте "ТТ" должно составить. Напряжение
- модели до 1996 г.: 6 В
- модели с 1996 г.: 8 В
- б) Нажмите на педаль тормоза и про-верьте напряжение на контакте "ТТ". Напряжение:
- педаль тормоза нажата: 0 В.
- педаль тормоза отпущена: модели до 1996 г.: 6 В; модели с 1996 г.: 8 В.
- в) Если есть отклонение от указанных напряжений, то неисправность в контуре выключателя стоп-сигналов.
3. Проверьте моменты повышающих переключений.
- а) Прогрейте двигатель до температуры охлаждающей жидкости 80°C.
- б) Установите выключатель повышающей передачи в положение "ON".
- в) Установите селектор в положение "D" и выключатель режима работы АКПП в положение "NORMAL".
- г) В процессе дорожных испытаний (скорость более 10 км/ч) проверьте изменение напряжения на выводе "ТТ" разъема блока управления АКПП и двигателем при повышающих переключениях.
- д) Если напряжение возрастает от 0 В до 7 В, то все в норме.
Модели до 1996 г.
| 0 B | Первая передача | |
| 2 В | Вторая передача | |
| 4 B | Третья передача | |
| 5 В | Третья передача с блокировкой гидротрансформатора (только А241Е) | |
| 6 В | Повышающая передача | |
| 7 В | Повышающая передача с блокировкой гидротрансформатора |
А245Е
| 0 В | Первая передача |
| 1 В | Вторая передача |
| 2 В | Третья передача |
| 3 В | Третья передача с управляемым скольжением муфты блокировки гидротрансформатора |
| 4 В | Третья передача с блокировкой гидротрансформатора |
| 5 В | Повышающая передача |
| 6 В | Повышающая передача с управляемым скольжением муфты блокировки гидротрансформатора |
| 7 В | Повышающая передача с блокировкой гидротрансформатора |
Модели с 1996 г. (А540Н, А241Е)
| 0 B | Первая передача |
| 2 В | Вторая передача |
| 3 В | Вторая передача с блокировкой гидротрансформатора |
| 4 В | Третья передача |
| 5 В | Третья передача с блокировкой гидротрансформатора |
| 6 В | Повышающая передача |
| 7 В | Повышающая передача с блокировкой гидротрансформатора |
Примечание: переключение на следующую передачу можно определить по легкому толчку или изменению частоты вращения двигателя.
