Снятие

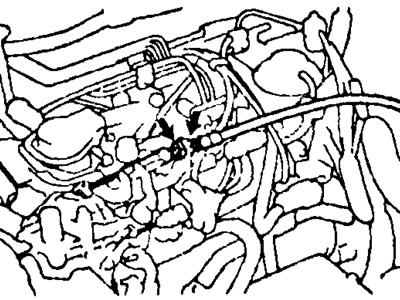

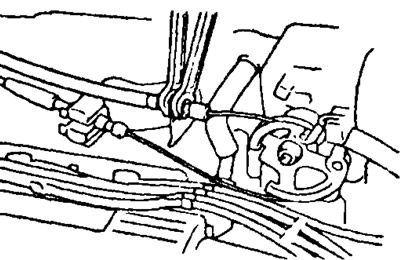

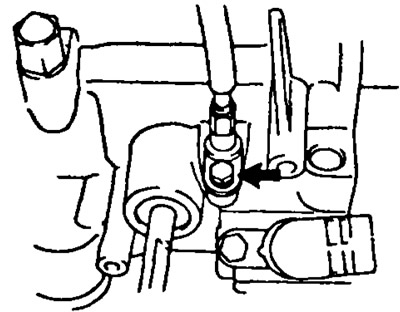

1. Отсоедините трос управления от сектора дроссельной заслонки или рычага ТНВД.
Для дизельных двигателей | Для бензиновых двигателей |
2. Снимите рычаг выключателя запрещения запуска двигателя.

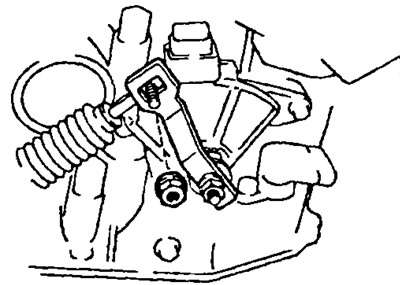

- а) Отсоедините тягу управления клапаном-дросселем от рычага выключателя.

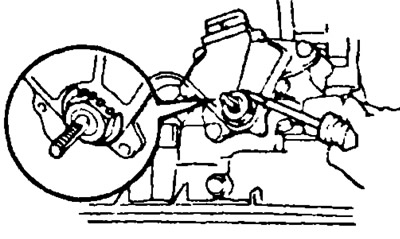

- б) Отверните гайку, снимите шайбу и рычаг выключателя.

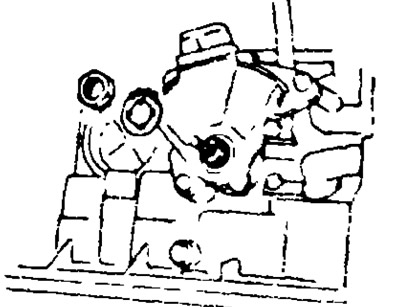

3. Снимите выключатель запрещения запуска двигателя.

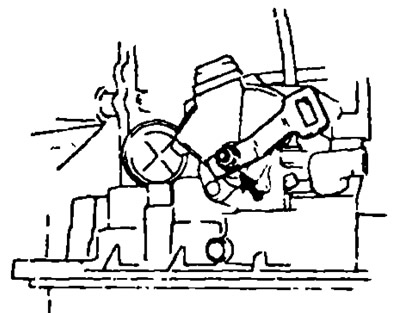

- а) При помощи отвертки расконтрите стопор гайки.
- б) Отверните гайку, снимите стопор и прокладку.

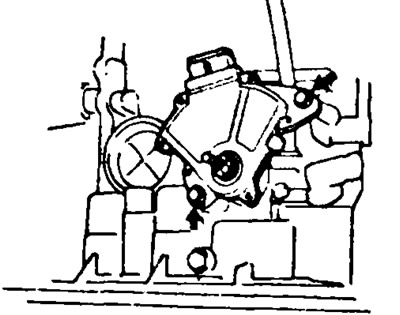

- в) Отверните два болта (две гайки) и снимите выключатель запрещения запуска двигателя.
4. (Кроме А540Н) Снимите опорную пластину троса управления клапаном-дросселем.
5. Снимите блок клапанов.
6. Отсоедините трос управления от картера КПП.
Установка
1. Установите трос управления в картер КПП.
Примечание:
- Не повредите уплотнение.
- В дальнейшей работе не вращайте внешнюю оболочку троса во избежание ее повреждения.
2. Установите блок клапанов.
3. Если трос управления клапаном-дросселем новый, то установите сто-пор на внутренний трос.

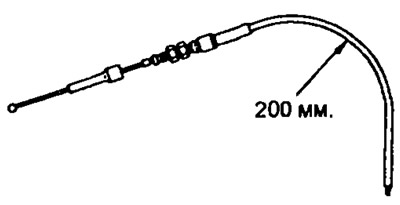

- а) Согните трос управления таким образом, чтобы радиус изгиба был около 200 мм.
- б) Вытягивайте внутренний трос до появления слабого сопротивления. Удерживайте его в этом положении.

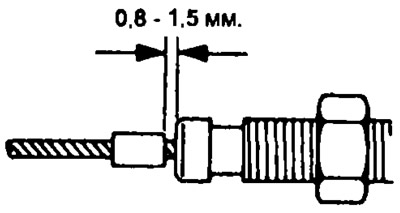

- в) Установите стопор на расстоянии 0,8-1,5 мм от конца внешней оболочки, как показано на рисунке.
4. (Кроме А540Н) Установите опорную пластину троса управления клапаном-дросселем.
5. Установите выключатель запрещения запуска двигателя.
- а) Установите выключатель запрещения запуска двигателя на вал.
- б) Установите прокладку, стопор гайки и гайку.
- в) Затяните гайку. Момент затяжки 6,9 Нм.
- г) Временно установите рычаг выключателя запрещения запуска двигателя.
- д) Поверните рычаг по часовой стрелке до упора, затем поверните его против часовой стрелки на три лаза.
- е) Снимите рычаг выключателя запрещения запуска двигателя.
- ж) Выровняйте канавку и базовую линию нейтрали (см. раздел "Предварительные проверки").
- з) Установите и затяните два болта. Момент затяжки 5,4 Нм.
- и) Установите гайку и застопорьте ее.
- к) Установите рычаг выключателя запрещения запуска двигателя с прокладкой и затяните гайку.
6. Подсоедините тягу управления АКПП к рычагу выключателя запрещения запуска двигателя.
5. Отрегулируйте трос управления клапаном-дросселем.
6. Проведите дорожный тест автомобиля.
