Сензор за скорост на задното колело: 1 - сензор за скорост на задното колело, 2 - монтаж на шублер, 3 - спирачен диск, 4 - главина на задната ос, 5 - ротор на сензора
1. Проверете сензора за скорост на задното колело,
- a) Свалете възглавницата на седалката и облегалката.

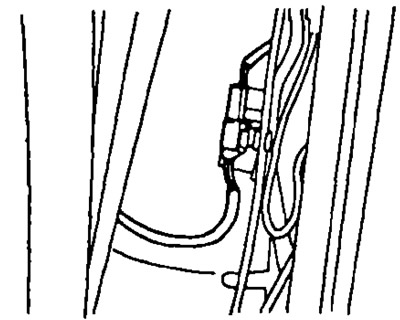

- b) Разкачете съединителя на сензора за скорост.
- c) Измерете съпротивлението между клемите. Съпротивление 1,05-1,45 kOhm. Ако стойността на съпротивлението не е както е указано, сменете сензора.
- d) Проверете за проводимост между всеки от изводите и тялото на сензора. Ако има непрекъснатост, сменете сензора
- d) Свържете конектора на сензора.
- e) Монтирайте облегалката и възглавницата.

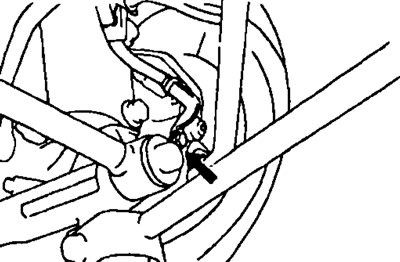

2. Проверете дали сензорът е монтиран правилно и дали моментът на затягане на монтажния болт на сензора отговаря на допустимата стойност. Момент на затягане 8 Nm.
3. Визуално проверете зъбите на ротора на сензора за скорост.
- a) Свалете модула на главината.
- b) Проверете зъбите на ротора на сензора за драскотини, пукнатини, деформации или липсващи зъби.
- c) Инсталирайте модула на главината.
Проверка на сензора за скорост на задното колело
1. Свържете осцилоскопа към конектора на сензора за скорост.
[Пълната статия е публикувана на уебсайта toyotaman.ru]

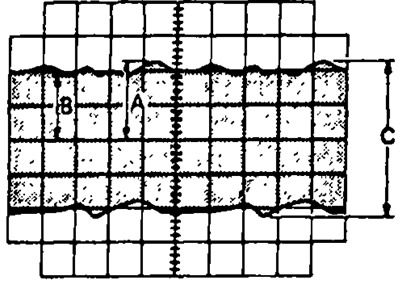

2. При движение със скорост 20 км/ч проверете осцилограмата.
3. Проверете дали "C" = 0,8 V или повече. Ако не, сменете сензора.
4. Проверете дали "B" е 40% или повече от "A". Ако не, сменете главината на задния мост.
Премахване на сензора за скорост на задното колело
1. Разкачете съединителя на сензора за скорост.
- a) Отстранете възглавницата на седалката и облегалката.

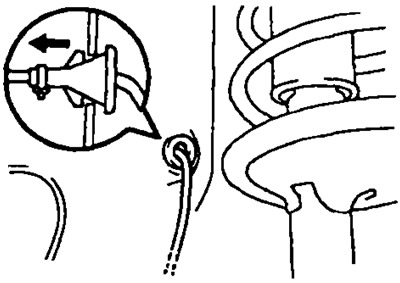

- b) Разкачете съединителя на сензора за скорост и отстранете кабелния сноп на сензора заедно с уплътнението.

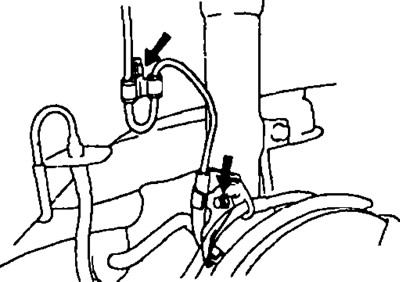

- c) Отстранете двата болта, закрепващи скобите на кабелния сноп.
2. Отстранете сензора за скорост.
Инсталиране на сензора за скорост на задното колело
1. Инсталирайте сензора за скорост. Момент на затягане 8,0 Nm.
2. Свържете съединителя на сензора за скорост.
- a) Прекарайте кабелния сноп на сензора през отвора на панела на тялото и свържете конектора.
- b) Поставете здраво уплътнението.
- c) Поставете скобите на кабелния сноп и затегнете болтовете. Момент на затягане 5,5 Nm.
- d) Поставете облегалката на седалката и възглавницата.
