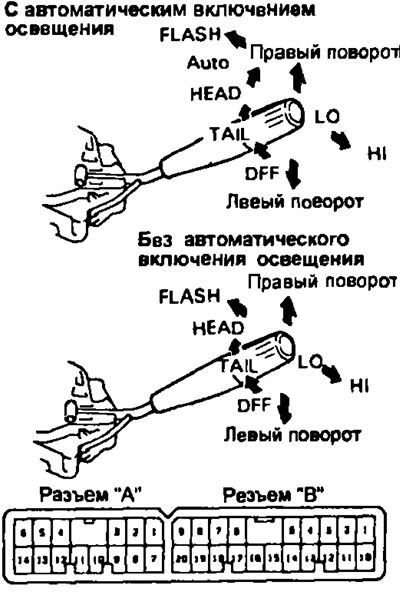

Модели преди 1996г
Проверка на ключа за осветлението
| Превключете позицията | Изводи |
| OFF (Изключено) | няма проводимост |
| TAIL (Размери и осветление) | A2-A11 |
| ГЛАВА (фарове) | A2-A11-A13 |
| AUTO* | A11-B19 |
Проверка на превключвателя на фаровете
| Превключете позицията | Заключение |
| Flash (кратковременно включване на дълги светлини) | A9-A12-A14 |
| Low beam (къси светлини) | AZ-A9 |
| High beam (дълги светлини) | A8-A12 |
* AUTO - автоматично включване на осветлението.
Проверка на превключвателя на мигачите
| Превключете позицията | Заключение |
| Ляв завой | А1-А5 |
| Средна позиция | |
| Десен завой | А1-А8 |

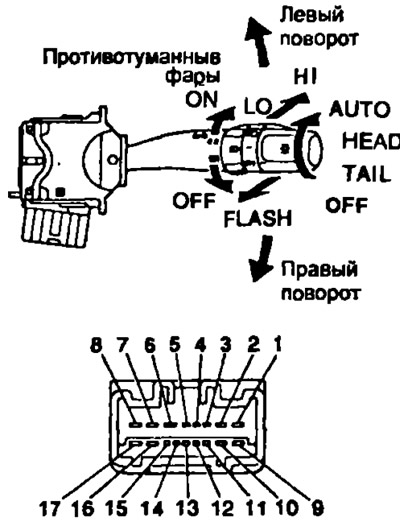

Модели след 1996г
Проверка на ключа за осветлението
| Превключете позицията | Изводи |
| OFF (Изключено) | няма проводимост |
| TAIL (Размери и осветление) | 10-15 |
| ГЛАВА (фарове) | 10-14-15 |
| AUTO* | 10-13 |
* AUTO - автоматично включване на осветлението.
Проверка на превключвателя на фаровете
| Превключете позицията | Изводи |
| Flash (кратковременно включване на дълги светлини) | 1-2-9 |
| Low beam (къси светлини) | 9-10 |
| High beam (дълги светлини) | 2-9 |
Проверка на превключвателя на мигачите
Публикацията е взета от уебсайта www.toyotaman.ru
| Превключете позицията | Изводи |
| Ляв завой | 1-2 |
| Средна позиция | няма проводимост |
| Десен завой | 2-3 |
Проверка на ключа за фаровете за мъгла
Проверете за непрекъснатост между клеми "12" и "16", когато превключвателят е в положение "ON" и за липса на непрекъснатост в положение "OFF".
