Решетъчен панел под предното стъкло и вентилационен отвор
Премахване
1. Свалете чистачките на предното стъкло (вижте глава 12).
2. Повдигнете скобите, закрепващи панела на решетката под предното стъкло (вижте фигура 14.2,а,б).

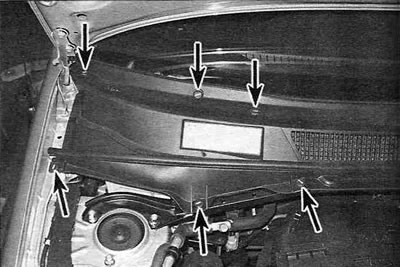

Фигура 14.2,а. Използвайте малка (вилковидна) отвертка, за да повдигнете главите на щифтовете (буталата) на пластмасовите крепежни елементи, но не се опитвайте да ги издърпате - показаният модел е от 2001 г. нататък.

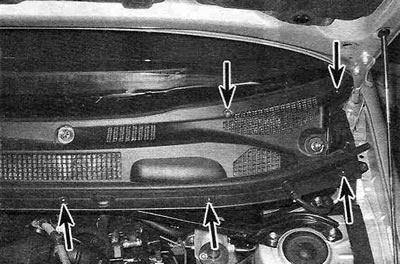

Фигура 14.2,б. Закрепвания на панела под предното стъкло от страната на водача - модели с "ляв волан", произведени след 2001 г.
[Оригиналът е този уебсайт: ToyotaMAN]
3. Ако е необходимо да демонтирате вентилационния канал на модели, произведени след 2001 г., първо демонтирайте задвижващия блок на двигателя на чистачките на предното стъкло, както е описано в Глава 12, след което развийте монтажните болтове на вентилационния канал (вижте Фигура 14.3).

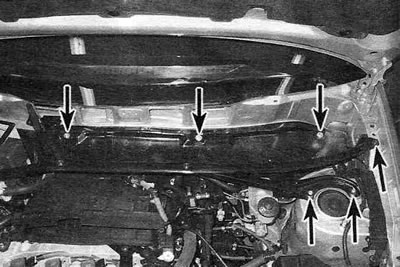

Фигура 14.3. Монтажни болтове за вентилационния канал - модели с ляв волан, произведени след 2001 г (болтовете за закрепване на предната амортисьорна стойка от страната на пътника не са показани).
Инсталация
4. Монтирайте панела на решетката под предното стъкло и вентилационния канал в обратен ред на демонтиране.
