Пярэднія стаяначныя агні/паказальнікі паваротаў
1. Адкруціце бакавую шрубу мацавання (гл. малюнак 19.1), затым разгарніце корпус фары, каб атрымаць доступ да лямпаў, размешчаным са зваротнага боку корпуса.

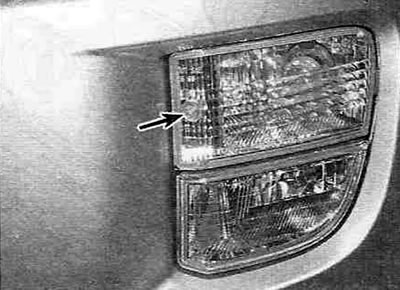

Малюнак 19.1. Адкруціце шрубу мацавання паказальніка павароту ўзбоч ліхтара.
2. Павярніце патрон супраць гадзіннікавай стрэлкі і выцягніце яго з корпуса фары разам з лямпай. Выміце лямпу з патрона.
3. Усталяванне новай лямпы і фары вырабляецца ў парадку, зваротным зняцці.
Вузел задняга ліхтара (габарытны агонь/стоп-сігнал/паказальнік павароту)
Мадэлі да 2000 года выпуску
4. Каб зняць задні ліхтар з мэтай замены лямпы, зніміце дэкаратыўную накладку, каб атрымаць доступ да шруб мацавання.
5. Адкруціце два вінты мацавання і адлучыце вузел ліхтара.
6. Павярніце патрэбны патрон супраць гадзіннікавай стрэлкі і выміце яго разам з лямпай. Выміце лямпу з патрона.
7. Устаноўка новых лямпаў і вузла фары робіцца ў парадку, адваротным зняццю.
Мадэлі выпуску з 2001 года
8. Для доступу да лямпаў зніміце ў багажным адсеку вечка інспекцыйнага лючка і ўсярэдзіне яго зніміце панэль доступу да лямпаў (гл. малюнак 19.8).

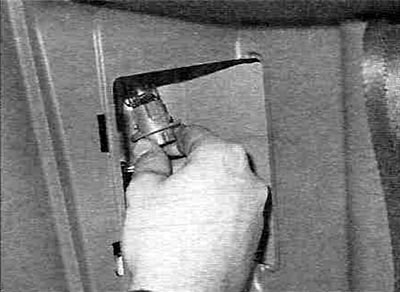

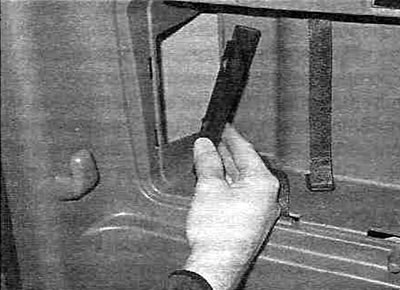

Малюнак 19.8. Зніміце ў багажным адсеку вечка інспекцыйнага лючка і ўсярэдзіне яго зніміце панэль доступу да лямпаў.
9. Павярніце патрэбны патрон супраць гадзіннікавай стрэлкі і выміце яго разам з лямпай. Выміце лямпу з патрона.
Арыгінал можна вывучыць на сайце (Toyotaman.ru)

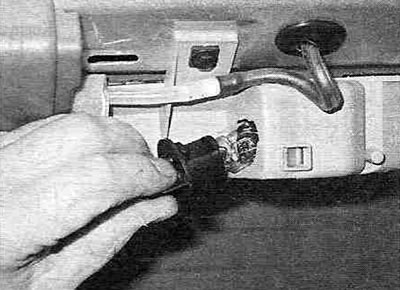

Малюнак 19.9. Павярніце патрэбны патрон супраць гадзіннікавай стрэлкі і выміце яго з вузла задняй фары.
10. Устаноўка новых лямпаў вырабляецца ў парадку, зваротным зняцці.
Трэці стоп-сігнал
11. Адкрыйце дзверы багажнага адсека і, адлучыўшы фіксатары, зніміце пластыкавую панэль трэцяга стоп-сігналу.
12. Павярніце патрон супраць гадзіннікавай стрэлкі і зніміце яго разам з лямпай. Выміце лямпу з патрона (гл. малюнак 19.12).

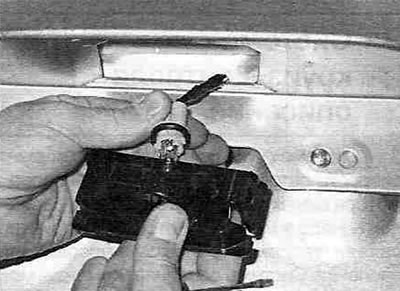

Малюнак 19.12. Павярніце патрон супраць гадзіннікавай стрэлкі і зніміце яго разам з лямпай з корпуса верхняга (трэцяга) стоп-сігналу.
13. Устаноўка новых лямпаў вырабляецца ў парадку, зваротным зняццю.
Лямпы падсветкі панэлі прыбораў
14. Каб атрымаць доступ да лямпаў падсвятлення, неабходна зняць саму панэль прыбораў (гл. раздзел 10). Пасля гэтага лямпы падсвятлення можна зняць і замяніць са зваротнага боку панэлі.
15. Павярніце патроны супраць гадзіннікавай стрэлкі і выміце іх разам з лямпамі. Выміце лямпы з патронаў.
16. Устаноўка новых лямпаў вырабляецца ў парадку, зваротным зняцці.
Лямпы асвятлення салона
17. Акуратна адцісніце адвёрткай і зніміце плафон лямпы асвятлення (гл. малюнак 19.17).

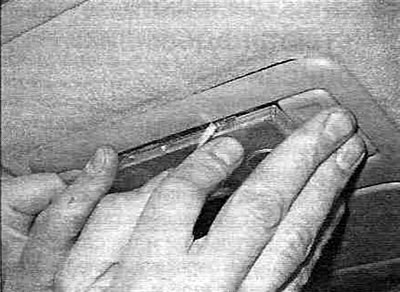

Малюнак 19.17. Акуратна адцісніце адвёрткай і зніміце плафон лямпы ўнутранага асвятлення.
18. Выміце лямпу з заціскаў-высноваў (гл. малюнак 19.18).

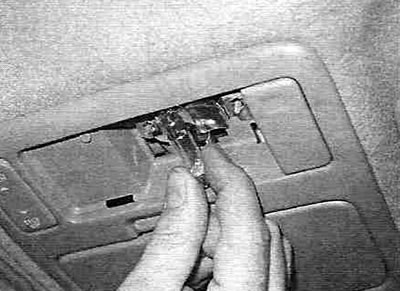

Малюнак 19.18. Зніміце лямпу.
Магчыма, яе прыйдзецца адціснуць адвёрткай - адціскайце толькі металічныя наканечнікі, але не балон лямпы (ён можа разбіцца).
19. Устаноўка новай лямпы вырабляецца ў парадку, зваротным зняцці.
Падсветка нумарнога знака
20. Адцісніце два фіксатары (гл. малюнак 19.20,а) і, павярнуўшы супраць гадзіннікавай стрэлкі, выміце патроны разам з лямпамі з багажных дзвярэй (гл. малюнак 19.20,б).

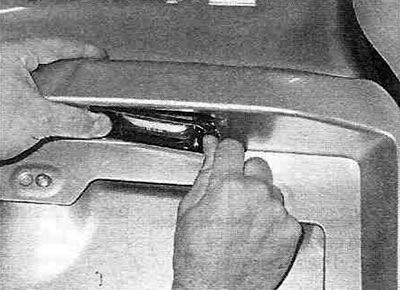

Малюнак 19.20,а. Націсніце на фіксатары з боку лямпаў падсвятлення нумарнога знака.
Малюнак 19.20,б. Павярніце патрон лямпы падсвятлення нумарнога знака супраць гадзіннікавай стрэлкі.
Выміце лямпы з патронаў.
21. Устаноўка новых лямпаў вырабляецца ў парадку, адваротным зняццю.
Процітуманная фара
22. Падніміце аўтамабіль дамкратам і ўсталюеце яго на страховачныя апоры.
23. Для доступу да вузлоў противотуманных фар зніміце перадпакоі колы і ахоўныя падкрылкі колавых арак (гл. малюнак 19.23).

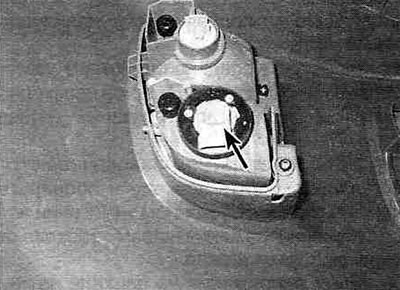

Малюнак 19.23. Месцазнаходжанне патрона супрацьтуманнага ліхтара.
24. Вывярніце патрон разам з лямпай з корпуса фары і заменіце лямпу.
