Примечание. Рекомендуемая периодичность: каждые 24 000 км пробега или 12 месяцев.
Проверка, производимая на стоящем автомобиле
Установите передние колеса для движения прямо и, слегка поворачивая рулевое колесо в разные стороны, определите свободный ход рулевого колеса. Свободный ход — это угол, на который поворачивается рулевое колесо до момента, когда начинают поворачиваться передние колеса. Большой свободный ход может быть вызван износом подшипников ступицы, шарового шарнира нижнего рычага, универсального шарнира рулевого вала или рулевого механизма.
Проверьте исправность амортизатора нажатием на угол кузова и резким его отпусканием. Кузов должен возвратиться в исходное положение после его отпускания. Если кузов поднимается выше исходного положения и продолжает раскачиваться, вероятнее всего, амортизатор, расположенный с этой стороны, вышел из строя и подлежит замене. Вместе с ним замените второй амортизатор на этой оси.
Проверьте крепление амортизатора на износ.
Оригинал найдёте на этом ресурсе ToyotaMan.ru
Проверка, производимая на поднятом автомобиле
Установите автомобиль на подъемник и поднимите на удобную для осмотра высоту.
Проверьте износ и состояние шин.
Проверьте состояние универсального шарнира между рулевым валом и картером рулевой передачи.
Проверьте картер рулевой передачи на отсутствие утечек жидкости.
Визуально проверьте защитные чехлы шаровых шарниров и реечного рулевого механизма на наличие трещин, потертостей и старения. Любые повреждения чехлов приведут к потере смазочного материала и попаданию внутрь воды и грязи, и как следствие — к быстрому износу шаровых шарниров или рулевого механизма.
В то время как помощник поворачивает рулевое колесо из стороны в сторону, проверьте детали и узлы рулевого управления на свободу перемещения, износ и надежность крепления.

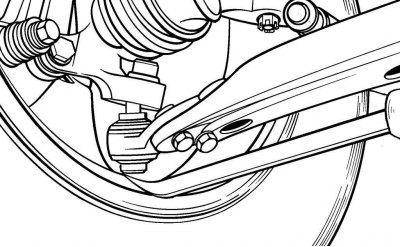

Рис. 2.25. Использованием монтировки для проверки люфта шарниров нижних рычагов
Проверьте состояние и люфт шарниров нижних рычагов, пытаясь монтировкой переместить рычаги относительно обода колеса вверх и вниз (рис. 2.25).
Возьмите переднее колесо руками в положении «6 и 12 ч» и попытайтесь покачать его в вертикальной плоскости. Незначительный люфт колеса допустим. Если люфт большой, необходима дальнейшая проверка, чтобы установить причину неисправности. Продолжайте качать колесо при этом помощник должен нажимать на педаль тормоза. Если люфт устранен или значительно уменьшен, то, вероятно, повреждены подшипники ступицы. Если люфт все еще большой, значит, изношены соединения и крепления подвески.
Теперь возьмите колесо руками в положение «9 и 3 ч» и попробуйте его покачать в горизонтальной плоскости. Люфт в горизонтальной плоскости может быть вызван износом подшипника ступицы или шаровых шарниров рулевой тяги. Если внешнее или внутреннее шаровое шарнирное соединение изношено, люфт будет сразу заметен.
В задней части автомобиля осмотрите втулки рычагов задней подвески.
