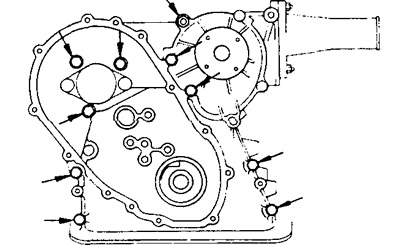

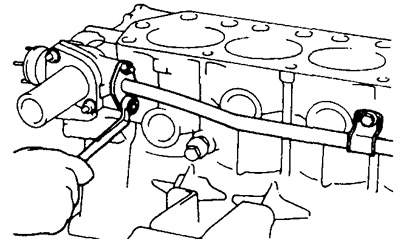

2. Отверните девять болтов и одну гайку и снимите корпус цепи привода механизма газораспределения вместе с прокладкой.
3. Отверните пять болтов, снимите корпус заднего сальника коленчатого вала, пылеотражатель и прокладку.
4. Проверьте осевой зазор нижней головки шатуна.
- Номинальный — 0,160 - 0,312 мм
- Максимально допустимый — 0,35 мм
При большем зазоре заменить шатун.
5. Снимите крышки шатунов и проверьте зазор в шатунных шейках.
а) Используя керн или штамп, промаркируйте крышки и шатуны.
б) Отверните гайки крепления крышек.
в) Используя пластиковый молоток, постучите по торцам болтов и снимите крышку шатуна, удерживая нижний вкладыш от выпадения из нее.
г) Наденьте предварительно нарезанные куски шлангов на шатунные болты, чтобы не повредить шейки коленчатого вала.
д) Очистите вкладыши и шейки коленчатого вала.
е) Осмотрите каждую шейку и вкладыш на наличие выкрашиваний и царапин. Если шейки или вкладыши повреждены, замените вкладыши. Если необходимо, замените коленчатый вал.

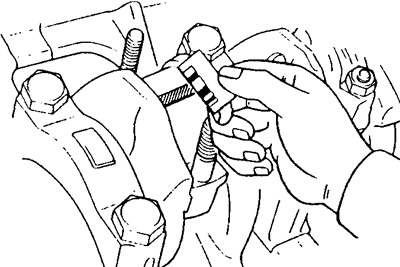

ж) Положите полоску пластиковой измерительной ленты на шейку коленчатого вала.
з) Установите крышку шатуна и затяните гайки
- Момент затяжки — 49 Нм
Внимание: не поворачивайте вал.
и) Снимите крышку шатуна.
к) Измерьте на ленте самую широкую часть отпечатка.
Зазоры:
- Номинальный (STD) — 0,020 -0,051 мм
- Уменьшенный на 0,25 мм ремонтный (U/S) — 0,021 - 0,067 мм
- Максимальный зазор — 0,10 мм
Если зазор больше, замените вкладыши подшипников.
Если необходимо, замените коленчатый вал.

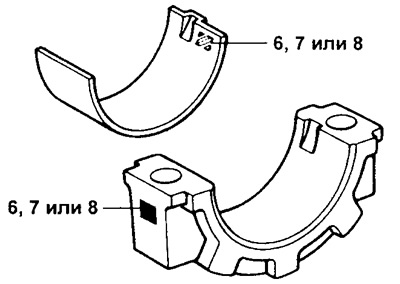

Внимание: если используется стандартный вкладыш, его нужно менять на тот же номер, который обозначен на крышке шатуна. Имеется три размера стандартных вкладышей, обозначенных "6", "7" и "8" соответственно.
Номинальная толщина вкладыша:
- Номер "6" — 1,486 - 1,496 мм
- Номер "7" — 1,496 - 1,494 мм
- Номер "8" — 1,494 - 1,498 мм
л) Удалите измерительную ленту.
6. Снимите поршневую группу.

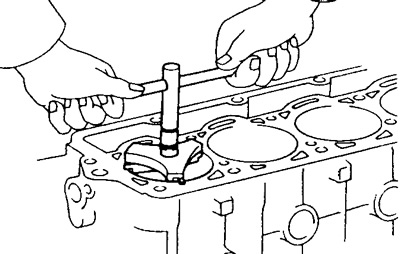

а) Удалите налет сажи с кромки цилиндра с помощью зенковки.
б) Закройте шатунные болты отрезками шлангов.
в) Вытолкните поршневую группу (поршень, шатун и верхний вкладыш).

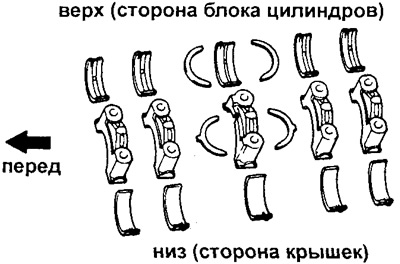

Внимание: соберите вкладыш, шатун и крышку шатуна каждого цилиндра вместе и расположите все поршневые комплекты по порядку.

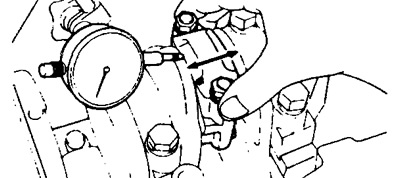

7. Перемещая коленчатый вал рычагом назад - вперед, измерьте (используя индикатор или щуп) осевой зазор коленчатого вала.
- Номинальный зазор — 0,020 - 0,220 мм
- Максимальный зазор — 0,300 мм
Если зазор больше, замените упорные кольца.
- Толщина упорного кольца — 2,440 - 2,490 мм

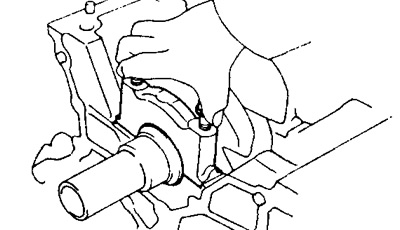

8. Снимите крышки коренных подшипников и проверьте зазор в коренных подшипниках.
а) Отверните гайки болтов крышек коренных подшипников.
б) С помощью болтов покачайте крышки коренных подшипников, снимите крышки вместе с вкладышами, а также удалите нижние упорные кольца у крышки третьей шейки.
Внимание: оставьте верхние вкладыши и упорные полукольца на месте в блоке цилиндров. Расположите крышки коренных подшипников и нижние упорные полукольца по порядку.
в) Поднимите коленчатый вал.
Внимание: оставьте верхние вкладыши и упорные полукольца на месте в блоке цилиндров.
г) Очистите вкладыши и коренные шейки.
д) Проверьте каждый вкладыш и шейку на наличие выкрашиваний и царапин.
Если вкладыш или шейка повреждены, замените вкладыши.
Если необходимо, замените коленчатый вал.
е) Уложите коленчатый вал в постели блока.

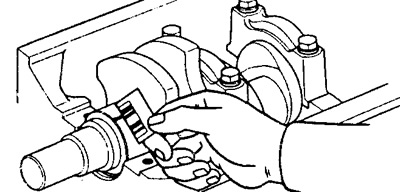

ж) Положите полоску пластиковой измерительной ленты на коренную шейку.
з) Установите и затяните крышки коренных подшипников.
- Момент затяжки — 78 Нм
Внимание: не поворачивайте коленчатый вал.
и) Снимите крышки.
к) Измерьте на ленте самую широкую часть отпечатка.
- Номинальный (STD) — 0,020 -0,051 мм
- Уменьшенный на 0,25 мм ремонтный размер (U/S) — 0,021 - 0,067 мм
- Максимальный зазор — 0,10 мм
Если зазор больше, замените коренные вкладыши.

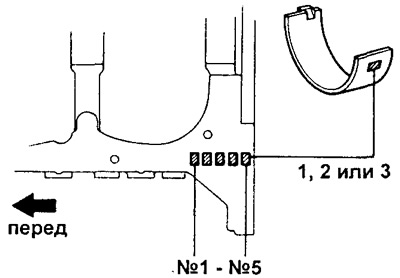

Внимание: при использовании стандартных вкладышей их необходимо менять на имеющие тот же номер, обозначенный на блоке цилиндров. Имеется три размера стандартных вкладышей, обозначенных "1", "2" и "3" соответственно.
Номинальная толщина коренных вкладышей:
- Номер "1" — 1,986 - 1,990 мм
- Номер "2" — 1,990 - 1,994 мм
- Номер "3" — 1,994 - 1,998 мм
л) Удалите пластиковую ленту.
9. Извлеките коленчатый вал, затем снимите верхние вкладыши и верхние упорные полукольца из блока цилиндров и расположите их по порядку.
