Oprez: Uvijek zaključajte pasivni sustav zadržavanja kada radite u neposrednoj blizini njegovih komponenti kako biste spriječili mogućnost slučajnog aktiviranja zračnih jastuka, što bi moglo uzrokovati ozbiljne ozljede (vidi poglavlje 12).
Prednji branik
Uklanjanje
1. Povucite ručnu kočnicu, podignite automobil dizalicom i postavite ga na sigurnosne nosače.
2. Prvo odspojite kabel s negativnog pola akumulatora, zatim s pozitivnog pola i pričekajte dvije minute prije nego što nastavite. Radeći s donje strane vozila, uklonite donje poklopce motora.
3. Za modele proizvedene prije 2000. godine, odvrnite gornje, donje i bočne vijke koji pričvršćuju ploču branika. Lagano povucite ploču prema van i odvojite konektore ožičenja pokazivača smjera. Skinite ploču branika s automobila (vidi sliku 11.3, a, b).

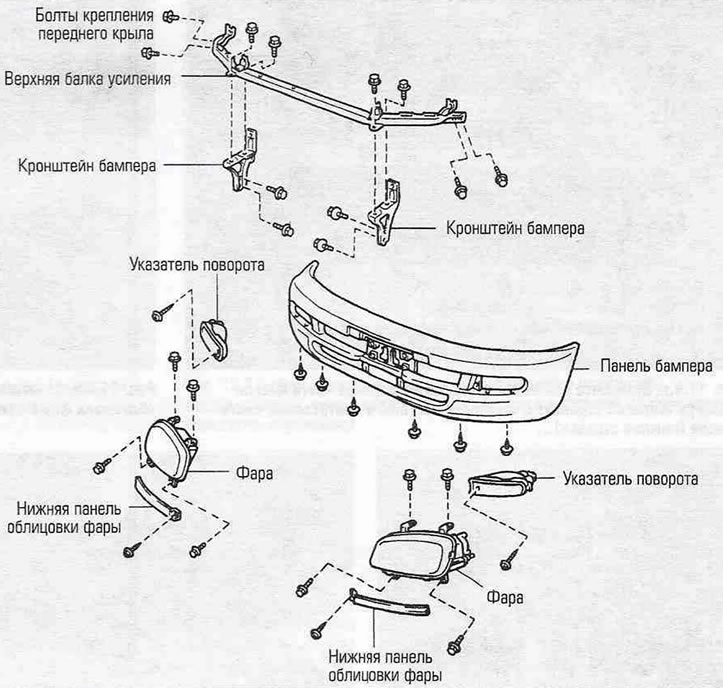

Slika 11.3,a. Dijelovi sklopa prednjeg branika - modeli iz 1996. i 1997.

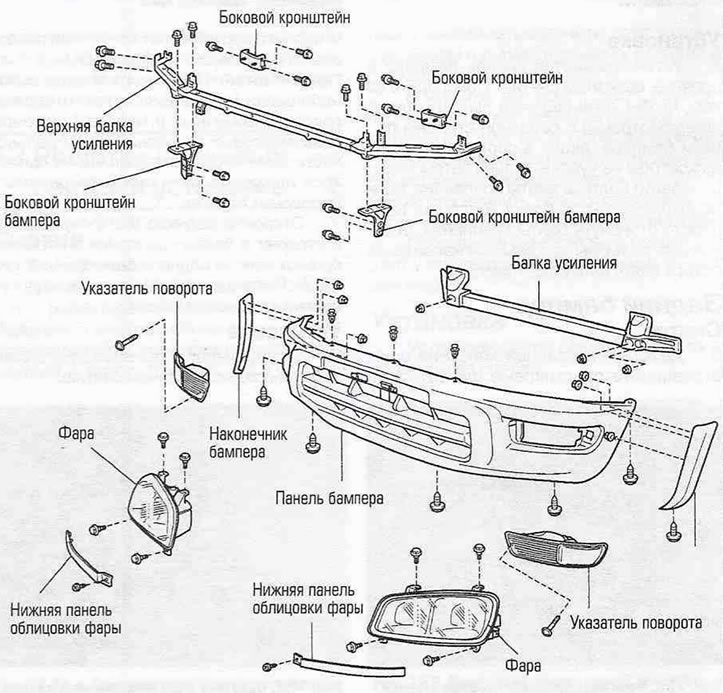

Slika 11.3,b. Dijelovi sklopa prednjeg branika - modeli proizvedeni 1998.-2000.
4. Na modelima proizvedenim od 2001. godine, uklonite rešetku hladnjaka (vidi stavak 13) i donje obloge prednjih svjetala (vidi sliku 11.4, a, b).

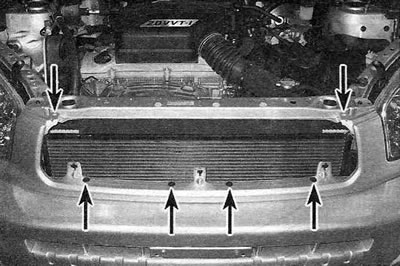

Slika 11.4,a. Odvrnite dva vijka za montažu na vrhu ploče odbojnika (gornje strelice) i pritisnite igle u središnjem dijelu ploče (donje strelice)...

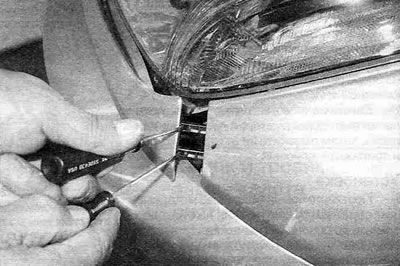

Slika 11.4, b....zatim pritisnite pričvrsne jezičke donjih ukrasnih ploča prednjih svjetala i uklonite ih s vozila.
Otpustite vijke za pričvršćivanje ploče branika (vidi sliku 11.4, c-d).

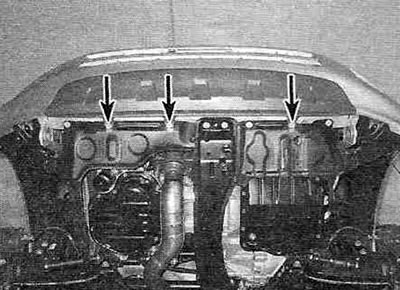

Slika 11.4, c. Kod modela proizvedenih od 2001. godine, odvrnite donje vijke za montažu (prikazano strelicama)...

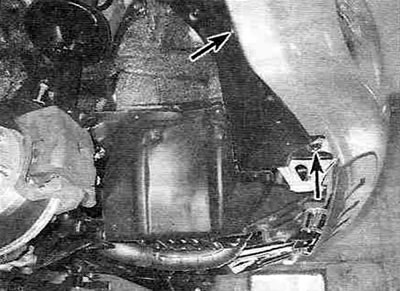

Slika 11.4, d....zatim odvrnite donje vijke za montažu (prikazano strelicama) zaštitne obloge lukova kotača.

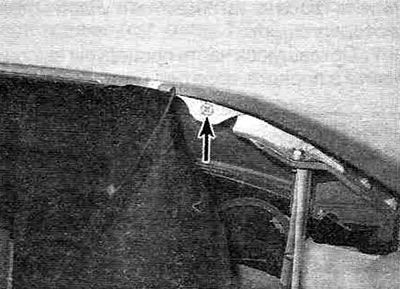

Slika 11.4, d. Savijte rub zaštitne obloge blatobrana i odvrnite vijak (prikazano strelicom) pričvršćivanje ploče branika na krilo.
Ovaj materijal je preuzet iz izvora toyotaman
Napomena: Podignite i podignite mali (bolje nego račvasto) odvijačem otpustite glave klinova (klipova) plastičnih pričvršćivača u središnjem dijelu ploče branika, ali ih nemojte pokušavati izvući - ugrađeni su u odstojnike. Lagano povucite ploču prema van i odvojite konektore ožičenja pokazivača smjera. Skinite ploču branika s vozila.
Montaža
5. Ugradite ploču branika obrnutim redoslijedom od uklanjanja. Provjerite jesu li jezičci za montažu (ako je navedeno) sa stražnje strane ploče branika umetnite je u odgovarajuće pričvršćivače na karoseriji, tek zatim zategnite vijke. Ako trebate ukloniti ojačavajuću gredu, jednostavno odvrnite pričvrsne vijke, odspojite konektore sirene (ako ih ima) i uklonite gredu s vozila.
Stražnji branik
Uklanjanje
6. Radeći na stražnjem luku kotača, odvojite plastične kopče i odvrnite gornji vijak koji pričvršćuje ploču stražnjeg branika (vidi sliku 11.6).

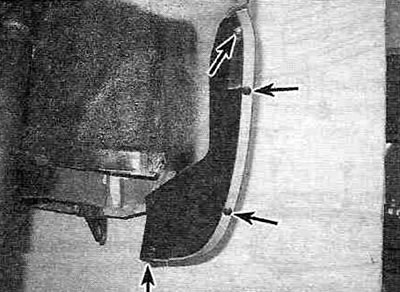

Slika 11.6. Pritisnite klipove (donje strelice) i odvrnite vijak za montažu (gornja strelica) od stražnjeg luka kotača.
Napomena: Podignite i podignite mali (bolje nego račvasto) odvijačem otpustite glave klinova (klipova) plastičnih pričvršćivača u središnjem dijelu ploče branika, ali ih nemojte pokušavati izvući - ugrađeni su u odstojnike.
7. Otvorite stražnja vrata (prtljažnika) i odvrnite vijke koji pričvršćuju unutarnji rub ploče stražnjeg branika (vidi sliku 11.7).

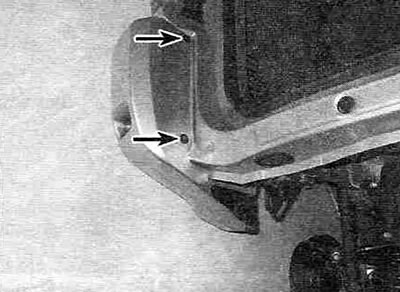

Slika 11.7. Radeći u otvoru stražnjih vrata, odvrnite dva vijka koji pričvršćuju unutarnji rub ploče stražnjeg branika.
Povucite ploču branika prema van i uklonite je iz vozila.
Montaža
8. Ugradite stražnju ploču branika obrnutim redoslijedom od uklanjanja.
