SRS sustav (zračni jastuci)
Svi modeli koji se razmatraju opremljeni su SRS sustavom (Supplemental Restraint System), poznatiji kao zračni jastuci. Ovaj sustav je osmišljen kako bi zaštitio vozača i suvozača na prednjem sjedalu od ozbiljnih ozljeda u slučaju frontalnog sudara. Sustav se sastoji od senzora frontalnog udara postavljenih na bočne nosače na prednjem dijelu podvozja i upravljačkog modula postavljenog u središnjem dijelu vozila blizu središnje konzole.
Napomena: Modeli iz 1996. i 1997. nemaju senzore prednjeg udara; sustavom upravlja samo modul smješten u blizini središnje konzole.
Modul zračnog jastuka
Modul na strani vozača
Modul, smješten u srednjem dijelu volana, sastoji se od kućišta s jastukom i jedinice za punjenje jastuka. Blok za punjenje (petarda s osiguračem) smješten na stražnjoj strani kućišta iznad rupe kroz koju se ispušta plin, trenutno napuhujući jastuk kada se primi signal iz upravljačkog modula. Ovaj signal se prenosi na modul zračnog jastuka posebnim spiralnim kontaktom koji se nalazi na stupu upravljača ispod volana i izgleda poput satne opruge.
Spiralni kontakt prenosi električni signal piropatrometru modula u bilo kojem položaju volana. Točkasti osigurač piropatrona pretvara električni signal u visokoenergetsku toplinu i pali eksplozivno punjenje. Plin nastao eksplozijom ispunjava zračni jastuk.
Modul na suvozačevoj strani
Modul se nalazi na desnoj strani armaturne ploče, iznad pretinca za rukavice, i označen je slovima "SRS". Sadrži uložak s upaljačem, sklop zračnog jastuka, kućište reaktivnog sustava i ukrasne letvice. Zračni jastuk suvozača ima znatno veći volumen od vozačevog; nalazi se u čeličnom reaktivnom kućištu. Prekrivač je izrađen u boji i materijalu prednje obloge, a ima šav koji se otvara kada se jastuk napuhne.
SRS upravljački modul
1. Upravljački modul napaja SRS sustav tijekom sudara, čak i ako je akumulator iz bilo kojeg razloga isključen. Modul provjerava SRS sustav svaki put kada se motor pokrene, što je naznačeno paljenjem lampice AIRBAG-a. Ako SRS sustav ispravno radi, lampica AIRBAG-a se gasi. Ako se u sustavu otkrije kvar, lampica AIRBAG-a na instrumentnoj ploči se ne gasi; počinje treptati ili se s instrumentne ploče čuje isprekidani zvučni signal. U tom slučaju, odmah se obratite svom prodavaču za pomoć.
Gašenje sustava
Oprez! Nepoštivanje sigurnosnih mjera opreza može dovesti do neočekivanog, neovlaštenog aktiviranja sustava i tjelesnih ozljeda.
2. Ako planirate raditi u blizini zračnih jastuka ugrađenih u vaše vozilo (volan, stup volana i sve ostale komponente SRS sustava), isključite SRS sustav. Da biste to učinili:
- Postavite prednje kotače u položaj za ravno kretanje i okrenite ključ za paljenje u položaj LOCK.
- Odspojite žicu za uzemljenje s negativnog priključka akumulatora, a zatim odspojite žicu s pozitivnog priključka akumulatora.
- Pričekajte barem dvije minute da se kondenzatori sustava rezervnog napajanja isprazne (tijekom te dvije minute, SRS sustav ostaje pod naponom i može se iznenada aktivirati).
Mjere opreza
- Prilikom rada sa zračnim jastucima, uvijek držite modul sa zračnim jastukom (dekorativni sloj) dalje od sebe. Nikada ne stavljajte jastuk licem prema dolje na radni stol ili neku drugu površinu. Modul spremite s jastukom okrenutim prema gore, na mjesto nedostupno neovlaštenim osobama.
- Nikada ne mjerite otpor na komponentama SRS sustava. Ohmmetar sadrži ugrađeni izvor napajanja koji bi mogao izazvati neočekivano aktiviranje zračnog jastuka.
- Nikada ne zavarujte na vozilu opremljenom SRS sustavom bez prethodnog odspajanja žutih SRS konektora koji se nalaze ispod stupa upravljača u blizini konektora kombinirane sklopke (vozačev zračni jastuk) i iza pretinca za rukavice (zračni jastuk suvozača).
- Ne čuvajte uklonjeni zračni jastuk u svojim prostorijama; umjesto toga, odnesite ga u ovlašteni servis ili drugu profesionalnu radionicu na skladištenje ili odlaganje.
Uklanjanje i ugradnja komponenti sustava
Modul vozačevog zračnog jastuka i kontakt zavojnice
U odlomku "Volan - skidanje i ugradnja" opisuje postupke za uklanjanje i ugradnju modula vozačevog zračnog jastuka i kontakta zavojnice.
Modul suvozačevog zračnog jastuka
1. Isključite SRS sustav kako je ranije opisano u ovom odlomku.
2. Ako radite s modelom proizvedenim prije 2000. godine, uklonite prednju ploču (vidi poglavlje 11). Sada možete pristupiti vijcima za montažu modula zračnog jastuka (vidi sliku 26.2).

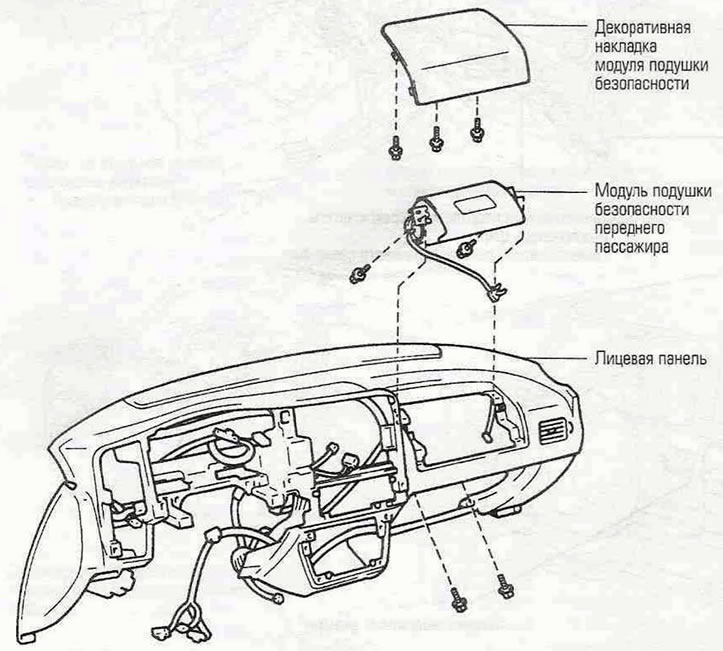

Slika 26.2. Komponente SRS sustava (zračni jastuci) sa suvozačeve strane - modeli s "lijevim volanom" proizvedeni prije 2000. godine.
Otpustite vijke za montažu, odspojite konektor ožičenja i uklonite modul s prednje ploče. Prilikom izvođenja ove operacije strogo se pridržavajte mjera opreza navedenih ranije u ovom odlomku.
3. Ako radite na modelu proizvedenom 2001. i novijem, uklonite vratašca pretinca za rukavice (vidi poglavlje 11), zatim odspojite konektor ožičenja i odvrnite vijke za pričvršćivanje modula zračnog jastuka (vidi sliku 26.3).

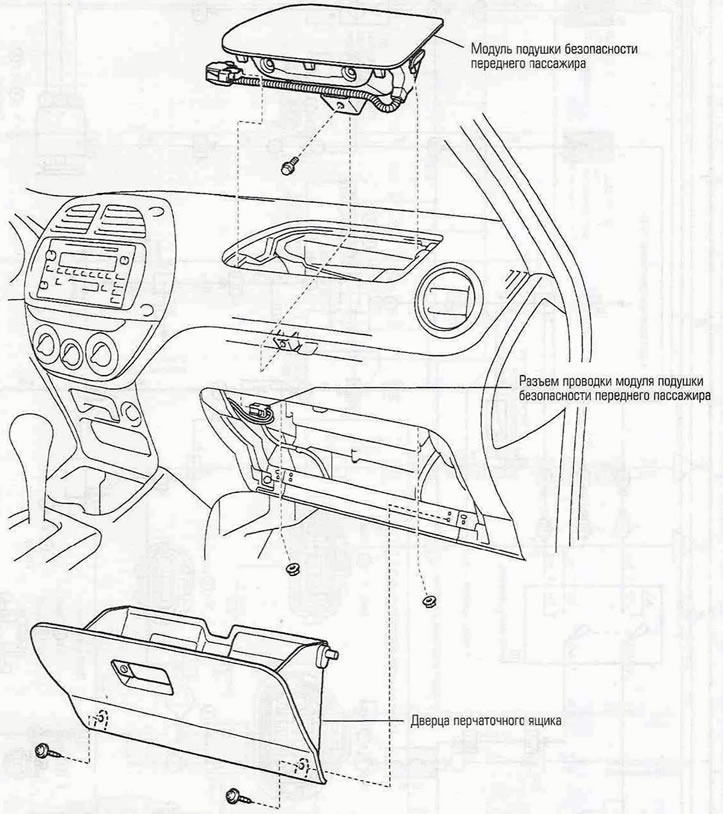

Slika 26.3. Komponente SRS sustava (zračni jastuci) sa suvozačeve strane - modeli s "lijevim volanom" proizvedeni od 2001.
Prilikom izvođenja ove operacije strogo se pridržavajte mjera opreza navedenih ranije u ovom odlomku.
4. Ugradnja modula zračnih jastuka izvodi se obrnutim redoslijedom od uklanjanja. Zategnite vijke za pričvršćivanje modula na 20 Nm.
