Središnja konzola
Oprez: Uvijek zaključajte pasivni sustav zadržavanja kada radite u neposrednoj blizini njegovih komponenti kako biste spriječili mogućnost slučajnog aktiviranja zračnih jastuka, što bi moglo uzrokovati ozbiljne ozljede (vidi poglavlje 12).
Uklanjanje
1. Odspojite kabel s negativnog pola akumulatora.
2. Skinite ručicu ručne kočnice.
3. Ako je vozilo opremljeno ručnim mjenjačem, odvrnite ručicu mjenjača i skinite njezinu manžetu.
4. Ako je vozilo opremljeno automatskim mjenjačem, uklonite utičnicu ručice mjenjača (vidi sliku 23.4).

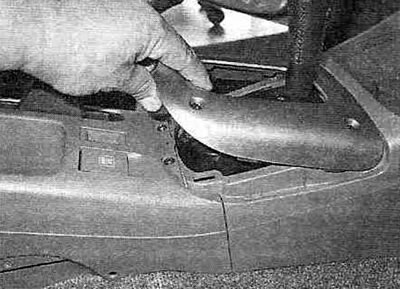

Slika 23.4. Uklanjanje utičnice ručice mjenjača u modelima s automatskim mjenjačem - prikazan je model proizveden od 2001. godine.
5. Na modelima proizvedenim od 2001. godine, odvrnite vijke za pričvršćivanje, a zatim pažljivo odvijačem podignite i uklonite okvir donje središnje ploče (vidi stavak 24). Omotajte vrh odvijača trakom kako biste izbjegli ogrebotine.
6. Na modelima prije 2000. godine, odvrnite vijke na prednjoj i središnjoj strani konzole, a zatim odvrnite pričvrsne vijke na stražnjoj strani držača za čaše. Povucite konzolu prema gore i prema sebi kako biste je uklonili iz vozila.
7. Na modelima proizvedenim od 2001. godine, odvrnite vijke za montažu i uklonite stražnji dio konzole s vozila (vidi sliku 23.7,a).

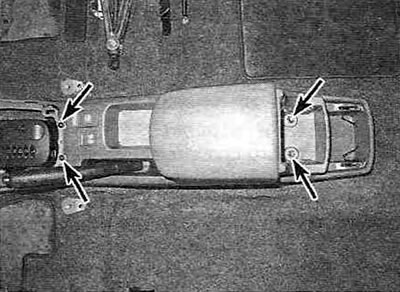

Slika 23.7,a. Vijci za montažu stražnje konzole (prikazano strelicama) — modeli proizvedeni od 2001.
Također uklonite bočne poklopce konzole (vidi sliku 23.7,b).

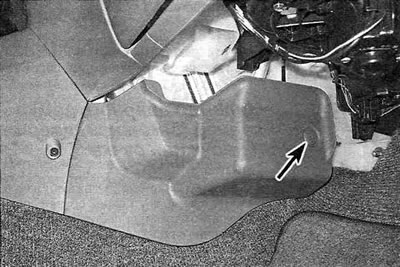

Slika 23.7,b. Prednje ukrasno kućište konzole - modeli proizvedeni od 2001.
8. Otpustite vijke za pričvršćivanje prednje konzole i podignite konzolu iznad ručice mjenjača (vidi sliku 23.8).

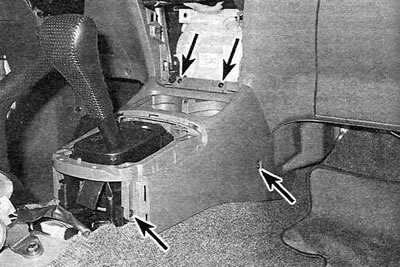

Slika 23.8. Vijci za montažu prednje konzole - modeli iz 2001. i noviji (dva donja lijeva vijka nisu vidljiva na ovoj fotografiji).
Pogledajte izvorni izvor na web stranici [www.TOYOTAMAN.ru]
Odspojite sve priključke ožičenja i izvadite konzolu iz vozila.
Montaža
Središnja konzola se postavlja obrnutim redoslijedom od uklanjanja.
