Sadržaj: Okvir instrumentne ploče ↓ Patelarna ploča (odbojnik za koljena) ↓ Okvir središnjih panela ↓ Pretinac za rukavice ↓
Oprez: Uvijek zaključajte pasivni sustav zadržavanja kada radite u neposrednoj blizini njegovih komponenti kako biste spriječili slučajno aktiviranje zračnih jastuka, što bi moglo uzrokovati ozbiljne ozljede (pogledajte poglavlje 12).
1. Odspojite kabel s negativnog pola akumulatora.
Okvir instrumentne ploče
2. Ako je vozilo opremljeno nagibnim stupom upravljača, nagnite stup do kraja prema dolje.
3. Na modelima proizvedenim prije 2000. godine, odvrnite vijak za montažu na vrhu okvira instrumentne ploče (vidi sliku 24.3).

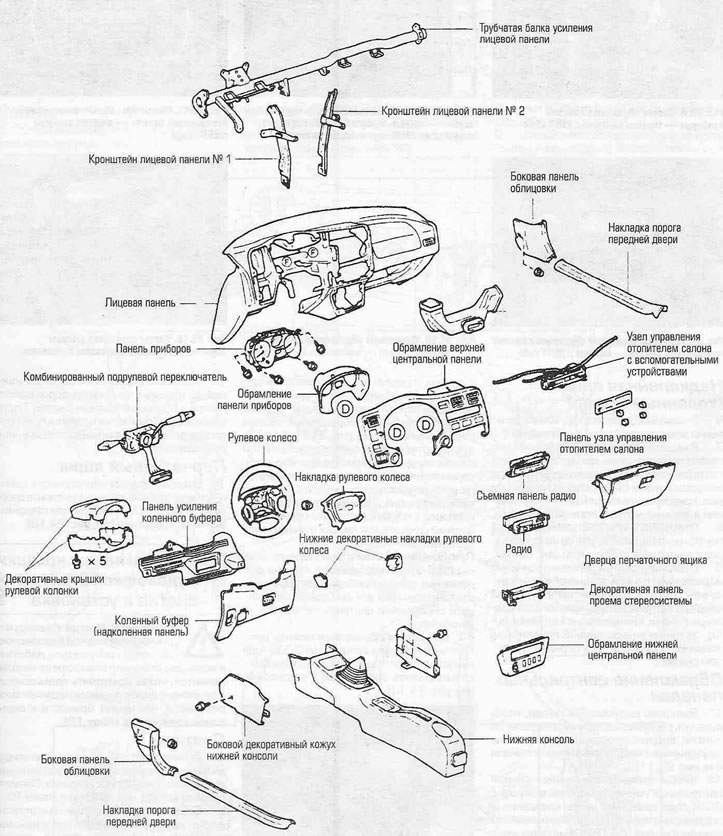

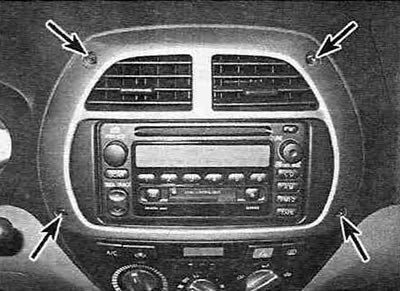

Slika 24.3. Prednja ploča i povezane komponente - modeli prije 2000.
Obje ruke povucite oblogu prema sebi i odvojite je od instrumentne ploče.
4. Na modelima proizvedenim od 2001. godine, jednostavno uhvatite oblogu ploče s obje ruke i povucite je prema sebi kako biste je odvojili od instrumentne ploče (vidi sliku 24.4).

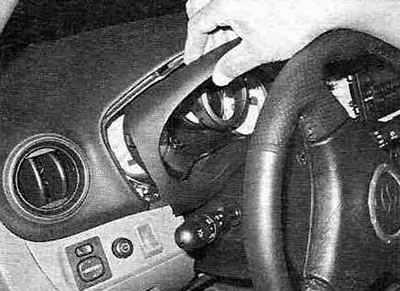

Slika 24.4. Uklanjanje okvira instrumentne ploče - modeli proizvedeni od 2001. godine.
5. Ugradnja okvira instrumentne ploče vrši se obrnutim redoslijedom od uklanjanja. Prije pritiskanja okvira na instrumentnu ploču, provjerite jesu li svi pričvršćivači ispravno postavljeni.
Patelarna ploča (odbojnik za koljena)
6. Odspojite kabel s ručice za zaključavanje poklopca motora (vidi stavak 10).
7. Na modelima proizvedenim od 2001. godine, uklonite utičnicu prekidača za duga/kratka svjetla (vidi poglavlje 12). Na modelima proizvedenim prije 2000. godine, uklonite ploču s osiguračima s ploče u koljenu pritiskom na pričvrsne jezičke na vrhu i povlačenjem prema sebi.

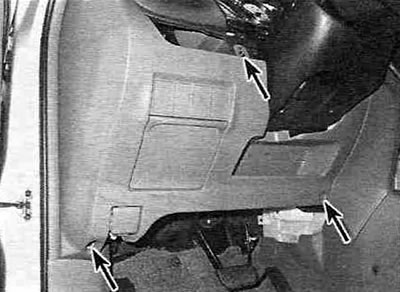

8. Otpustite vijke za montažu i, povlačeći ploču prema sebi, otpustite je iz kopči s unutarnje strane (vidi sliku 24.8).
Slika 24.8. Uklonite vijke za montažu koljenaste ploče - modeli iz 2001. i noviji; za modele proizvedene prije 2000. godine slično je.
9. Po potrebi uklonite vijke za pričvršćivanje ojačanja ploče za koljena kako biste pristupili komponentama iza obloge. Povucite donji rub ojačanja ploče prema sebi i uklonite ga iz vozila.
10. Ugradnja koljenske ploče i njezinog ojačanja provodi se obrnutim redoslijedom od uklanjanja.
Okvir središnjih panela
11. Na modelima proizvedenim od 2001. godine, za odvajanje okvira gornje središnje ploče potrebno je samo odvrnuti pričvrsne vijke i ukloniti okvir s ploče (vidi sliku 24.11).
Slika 24.11. Kopče donje središnje obloge - modeli proizvedeni od 2001.
12. Za uklanjanje donje obloge središnje ploče na modelima proizvedenim od 2001. godine, odvrnite vijke za montažu i odvijačem odvojite oblogu od ploče (vidi sliku 24.12).

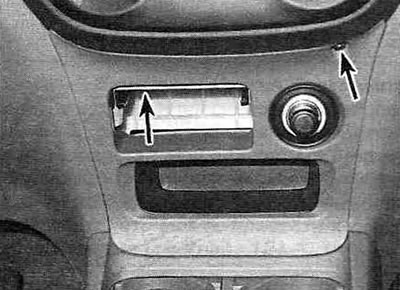

Slika 24.12. Vijci za montažu donje središnje obloge - modeli iz 2001. i noviji.
Omotajte vrh odvijača trakom kako biste spriječili ogrebotine.
13. Na modelima prije 2000. godine, odvojite okvir instrumentne ploče kako je opisano u koraku 3, a zatim uklonite kontrole s upravljačke ploče grijača/klima uređaja. Uklonite donje vijke koji pričvršćuju okvir otvora stereo uređaja ili okvir ploče radija (vidi sliku 24.3). Pomoću odvijača s vrhom prekrivenim ljepljivom trakom, lagano odvojite donji dio okvira gornje središnje ploče od prednje ploče dok se ne oslobodi svih kopči. Odspojite sve konektore ožičenja sa stražnje strane gornje središnje obloge ploče i uklonite je iz vozila.
Napomena: Neki modeli imaju dva dodatna vijka za montažu u otvoru obloge instrumentne ploče koje je potrebno ukloniti prije nego što možete otpustiti oblogu središnje ploče iz njezinih kopči.
14. Za uklanjanje donje središnje obloge na modelima prije 2000. godine, jednostavno pritisnite četiri kopče i povucite oblogu s vozila (vidi sliku 24.14).

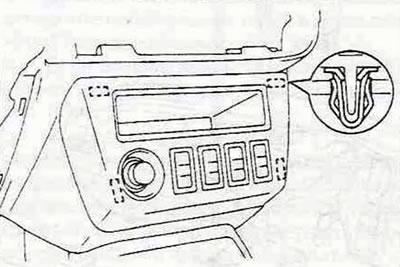

Slika 24.14. Kopče donje središnje obloge - modeli prije 2000.
15. Ugradnja gornjeg i donjeg okvira središnje instrumentne ploče izvodi se obrnutim redoslijedom od uklanjanja. Prije pritiskanja okvira na instrumentnu ploču, provjerite jesu li svi pričvršćivači u ispravnom položaju.
Pretinac za rukavice
16. Otvorite vrata pretinca za rukavice i, pritiskom na bočne zasune, povucite vrata prema sebi i spustite ih, a zatim odvrnite vijke koji ih pričvršćuju (vidi sliku 24.16).

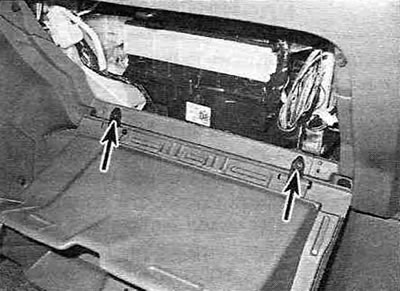

Slika 24.16. Vijci za montažu vrata pretinca za rukavice (prikazano strelicama).
