Prednja ploča
Oprez: Uvijek zaključajte pasivni sustav zadržavanja kada radite u neposrednoj blizini njegovih komponenti kako biste spriječili mogućnost slučajnog aktiviranja zračnih jastuka, što bi moglo uzrokovati ozbiljne ozljede (vidi poglavlje 12).
Uklanjanje
1. Odspojite kabel s negativnog pola akumulatora.
2. Uklonite obloge prednje ploče (vidi stavak 24) i donja središnja konzola (vidi stavak 23).
4. Odspojite konektor ožičenja sa suvozačevog bočnog zračnog jastuka i, ako radite na modelu iz 2001. ili novijem, uklonite zračni jastuk iz vozila (vidi poglavlje 12).
5. Uklonite audio modul iz središnjeg dijela prednje ploče (vidi poglavlje 12).
6. Uklonite upravljačku ploču klima uređaja (vidi poglavlje 3).
7. Uklonite panel za koljena i njegovo ojačanje (vidi stavak 24), zatim odvrnite vijke za pričvršćivanje stupa upravljača i spustite ga tako da ne ometa uklanjanje prednje ploče (vidi poglavlje 10).
8. Prilikom skidanja instrumentne ploče potrebno je odspojiti mnoge konektore ožičenja. Većina ih je prilično jednostavnog dizajna, ali prije odspajanja bilo bi dobro zalijepiti oba dijela konektora trakom i označiti ih markerom kako biste izbjegli zabunu tijekom ponovnog sastavljanja (vidi sliku 26.8,a).

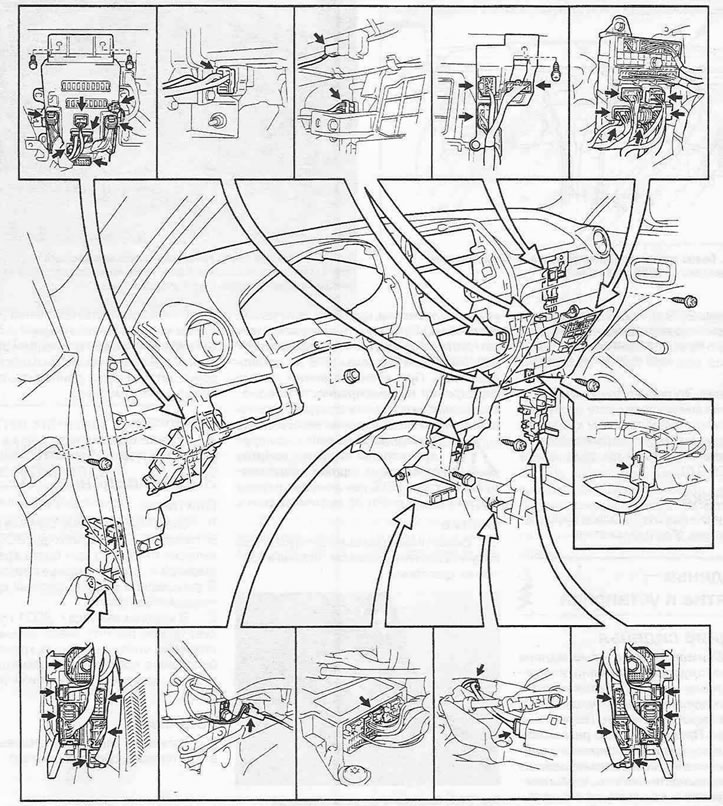

Slika 26.8,a. Pričvršćivanja električnih priključaka prednje ploče - modeli proizvedeni od 2001.
Napomena: Na modelima prije 2000. godine, prvo odspojite glavne konektore s obje strane prednje ploče i uklonite dva vijka za pričvršćivanje žice za uzemljenje u središtu prednje ploče (vidi sliku 26.8,b).

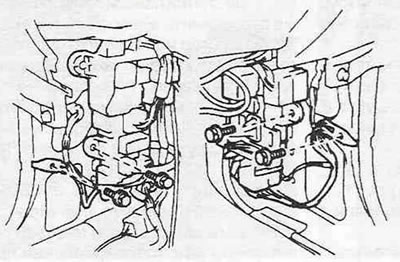

Slika 26.8,b. Električni priključci prednje ploče - modeli proizvedeni prije 2000.
9. Odspojite sve pričvrsne elemente (vijci, matice i vijci) prednja ploča prema tijelu (vidi sliku 26.9,a).

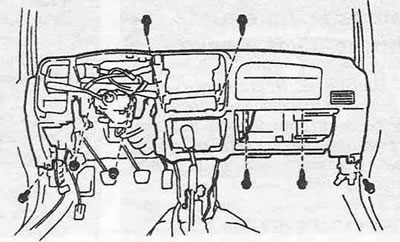

Slika 26.9,a. Pričvršćivači prednje ploče - modeli proizvedeni prije 2000.
Nakon što je odspojen, podignite ploču, a zatim je povucite s vjetrobranskog stakla i izvucite iz vozila kroz otvor vozačevih vrata.
Napomena: Ovaj postupak mora se izvesti s asistentom; ako je potrebno, možete odvrnuti vijke koji pričvršćuju prednju ploču na cjevastu armaturnu gredu, a zatim odvojiti prednju ploču od nje (vidi sliku 26.9,b).

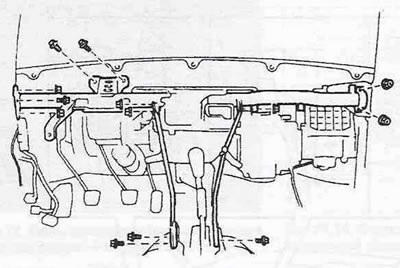

Slika 26.9, b. Vijci za pričvršćivanje cjevaste grede za ojačanje prednje ploče - modeli proizvedeni prije 2000. godine.
[Ovaj materijal je preuzet iz izvora: ToyotaMan]
Montaža
10. Ugradnja instrumentne ploče vrši se obrnutim redoslijedom od uklanjanja.
