Upravljački stup
Uklanjanje
1. Okrenite volan tako da prednji kotači budu u položaju ravno naprijed. Odspojite kabel s negativnog terminala akumulatora.
2. Skinite volan (vidi stavak 14), zatim okrenite ključ za paljenje u položaj Zaključano kako biste spriječili okretanje osovine volana.
Upozorenje. U protivnom može doći do oštećenja kontakta zavojnice zračnog jastuka.
3. Skinite donju oblogu ispod stupa upravljača i oslonac za koljena iza nje (vidi poglavlje 11).
4. Skinite ukrasne poklopce sa stupa volana (vidi poglavlje 11).
5. Odspojite konektore kabelskog svežnja s upravljačkog stupa.
6. Označite relativne položaje zgloba stupa volana i osovine volana, a zatim uklonite stezni vijak (vidi sliku 15.6).

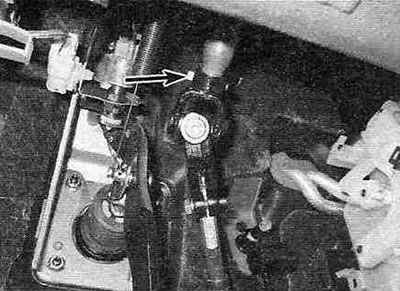

Slika 15.6. Označite relativne položaje zgloba stupa volana i osovine volana, a zatim uklonite stezni vijak.
7. Otpustite matice/vijke za montažu stupa upravljača (vidi sliku 15.7, a, b), spustite stup upravljača prema dolje i natrag, pazeći da je prvo sve odspojeno.

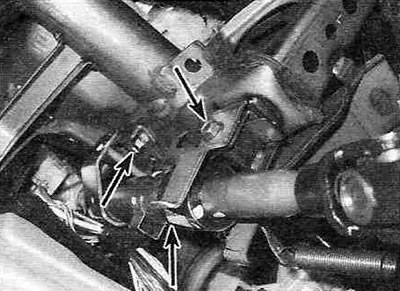

Slika 15.7,a. Vijci za montažu stupa upravljača (vijak prikazan donjom desnom strelicom nije vidljiv) — modeli proizvedeni od 2001.

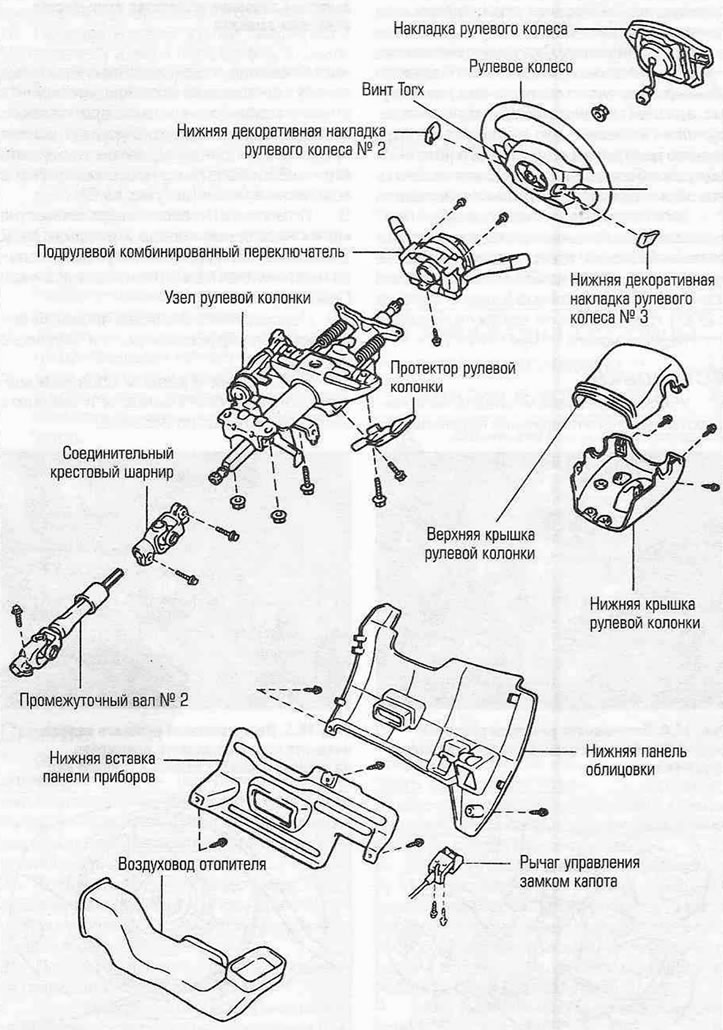

Slika 15.7,b. Dijelovi za montažu stupa upravljača - modeli proizvedeni prije 2000. godine.
Odvojite međuosovinu od osovine volana i uklonite stup volana.
Montaža
8. Ugradite stup upravljača na njegovo mjesto, pričvrstite međuosovinu, zatim zategnite matice/vijke za montažu, ali ih još nemojte zatezati.
9. Čvrsto zategnite matice/vijke za montažu stupa upravljača.
10. Ugradite stezni vijak zgloba stupa upravljača i čvrsto ga zategnite.
11. Ostatak postupka ugradnje stupa upravljača izvedite obrnutim redoslijedom od njegovog uklanjanja.
