Volan - skidanje i ugradnja
Oprez: Prije rada u blizini senzora udara, stupa upravljača ili instrumentne ploče, kako biste spriječili neovlašteno aktiviranje zračnog jastuka, što bi moglo uzrokovati ozljede, odspojite negativni kabel akumulatora (vidi poglavlje 12).
Oprez! Ne koristite vanjske izvore napajanja za spremanje postavki i memorije elektroničkih uređaja prilikom rada s komponentama SRS sustava.
Uklanjanje
1. Okrenite ključ za paljenje u položaj ISKLJUČENO, a zatim odspojite kabel s negativnog pola akumulatora. Pričekajte barem dvije minute prije početka rada.
2. Okrenite volan tako da prednji kotači budu u položaju ravno naprijed. Na modelima iz 1996. i 1997. godine, pažljivo podignite i uklonite ukrasne ploče s obje strane volana. Na svim modelima, otpustite Torx vijke koji pričvršćuju modul zračnog jastuka na volan (vidi sliku 14.2).

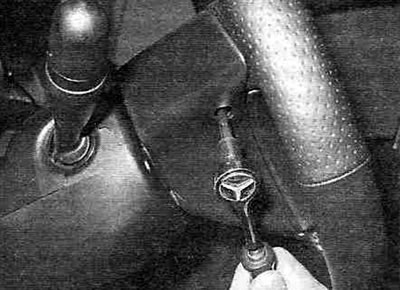

Slika 14.2 Otpustite Torx vijke dovoljno da se modul zračnog jastuka može odvojiti.
Otpustite svaki vijak dovoljno da utor oko oboda vijka uhvati rub kućišta, ali nemojte pokušavati potpuno ukloniti vijke iz kućišta.
3. Skinite modul zračnog jastuka s volana (vidi sliku 14.3,a), otvorite bravu konektora ožičenja i odspojite konektor modula (vidi sliku 14.3,b).

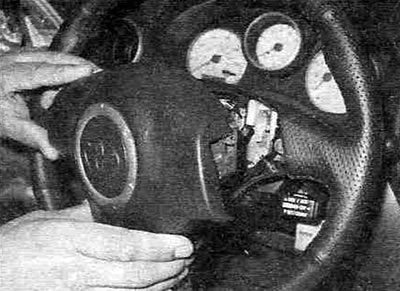

Slika 14.3,a. Podignite i odvojite modul zračnog jastuka od volana.

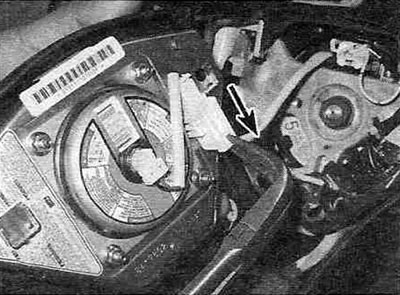

Slika 14.3,b. Otvorite uređaj za zaključavanje konektora i odspojite konektor ožičenja - model prikazan od 1998. Povucite uređaj za zaključavanje u smjeru strelice. U ranijim modelima, uređaj za zaključavanje se otvara pritiskom na zasun.
Modul čuvajte na sigurnom mjestu, izvan dohvata neovlaštenih osoba.
Oprez! Prilikom rada s modulom, držite ga tako da je prekrivač okrenut od vas. Uklonjeni modul pohranite na sigurno mjesto s poklopcem okrenutim prema gore; nemojte ništa stavljati na to.
4. Odspojite konektor ožičenja sirene i, ako je primjenjivo, konektor prekidača tempomata (vidi sliku 14.4).

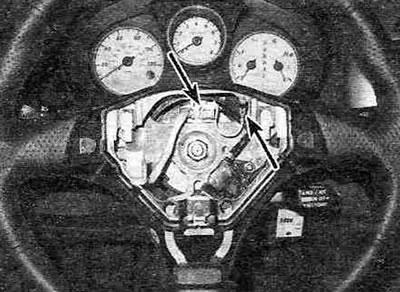

Slika 14.4. Odspojite konektore ožičenja sirene i prekidača tempomata.
5. Otpustite maticu za montažu volana, a zatim označite relativne položaje glavčine volana i osovine volana, ako još ne postoje, kako biste ispravno postavili volan na mjesto tijekom montaže (vidi sliku 14.5).

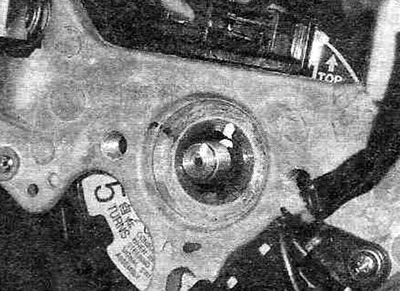

Slika 14.5. Prije skidanja volana, označite relativne položaje glavčine volana i osovine volana.
6. Skinite volan s osovine, po potrebi koristeći poseban izvlakač (vidi sliku 14.6).

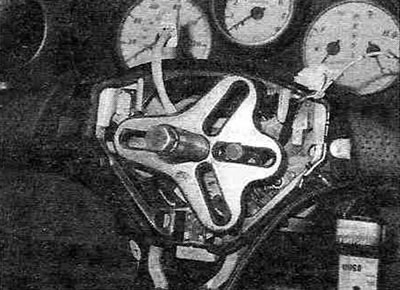

Slika 14.6. Ako se volan ne skine s osovine, upotrijebite poseban izvlakač za njegovo uklanjanje.
Oprez! Prilikom skidanja volana s osovine, nemojte udarati čekićem ni po osovini ni po izvlakaču. Ne okrećite osovinu volana dok je volan skinut - to će uzrokovati neusklađenost kontakta zavojnice zračnog jastuka i može uzrokovati njezino pucanje tijekom rada vozila.
7. Ako je potrebno ukloniti kontakt zavojnice zračnog jastuka, odspojite konektor ožičenja, odvrnite četiri pričvrsna vijka (modeli proizvedeni prije 2000) ili otpustite tri stezaljke (modeli proizvedeni od 2001) i uklonite kontakt s prekidača na stupu upravljača (vidi sliku 14.7).

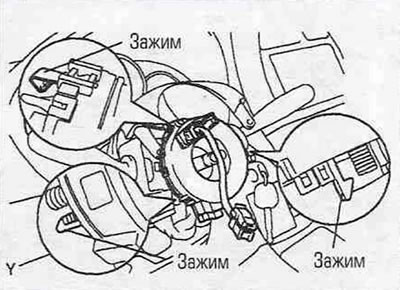

Slika 14.7. U modelima proizvedenim od 2001. godine, kontakt zavojnice zračnog jastuka osiguran je s tri kopče.
Montaža
8. Nakon što se uvjerite da su prednji kotači u položaju za ravno kretanje, centrirajte spiralni kontakt na sljedeći način: okrećite rotor spiralnog kontakta u smjeru suprotnom od kazaljke na satu dok se ne zaustavi (ne smije se primjenjivati pretjerana sila), zatim ga okrenite 2,5 okreta u smjeru kazaljke na satu i poravnajte oznake (vidi sliku 14.8).

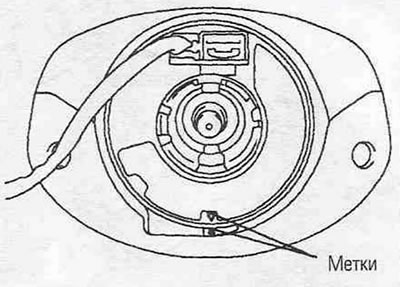

Slika 14.8 Nakon što ste centrirali spiralni kontakt, provjerite jesu li oznake poravnate.
9. Ugradite volan, poravnavajući oznake na glavčini kotača i osovini volana. Ugradite maticu za montažu volana i zategnite je momentom navedenim u Specifikacijama.
10. Spojite konektore ožičenja prekidača tempomata i sirene.
11. Spojite konektor ožičenja modula zračnog jastuka i zatvorite bravu konektora.
12. Nakon što se uvjerite da je konektor modula zračnog jastuka pravilno postavljen i da njegovo ožičenje nije prikliješteno, ugradite modul zračnog jastuka i zategnite njegove vijke za montažu navedenim momentom pritezanja.
13. Spojite kabel na negativni pol akumulatora.
