Pumpa servo upravljača
1. Odspojite kabel s negativnog pola akumulatora.
2. Pomoću velike štrcaljke uklonite što je više moguće tekućine iz spremnika servo upravljača. Postavite posudu ispod automobila za sakupljanje tekućine; trebat će vam prilikom odspajanja crijeva.
Modeli proizvedeni prije 2000
Uklanjanje
3. Podignite prednji dio vozila i poduprite ga sigurnim sigurnosnim nosačima. Skinite desni poklopac motora.
4. Uklonite prednji dio ispušnog sustava (pogledajte poglavlje 4A ili 4B).
5. Odvojite kuglaste zglobove od ramena ovjesa (vidi stavak 5), odvrnite pričvrsne vijke i uklonite upravljački mehanizam s prednjeg poprečnog nosača ovjesa (vidi stavak 18), zatim odvrnite pričvrsne vijke i uklonite samu poprečnu gredu prednjeg ovjesa (vidi sliku 18.9).
6. Otpustite vijke za okretanje i vezivanje te uklonite pogonski remen pumpe (vidi sliku 19.6).

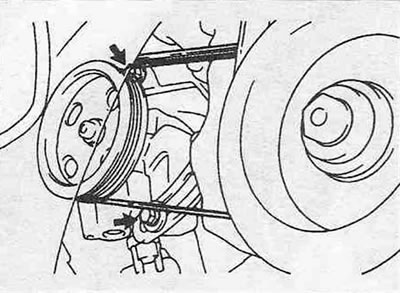

Slika 19.6 Otpustite vijke i pomaknite pumpu prema motoru, a zatim uklonite pogonski remen - modeli prije 2000.
7. Otpustite stezaljku i odvojite povratno crijevo od pumpe servo upravljača.
8. Pomoću nasadnog ključa odvojite dovodni vod od pumpe servo upravljača.

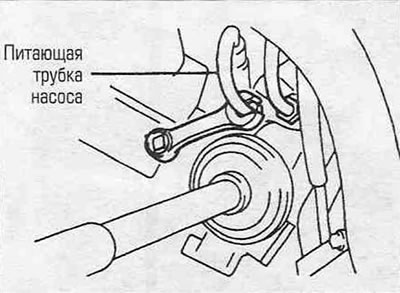

Slika 19.8. Odvrnite spoj dovodne cijevi s pumpe servo upravljača - modeli proizvedeni prije 2000. godine.
9. Odvojite dva vakuumska voda od pumpe servo upravljača.
10. Otpustite pričvrsne vijke i uklonite nosač pumpe servo upravljača s bloka cilindra motora (vidi sliku 19.10) i uklonite sklop pumpe iz motornog prostora ispod.

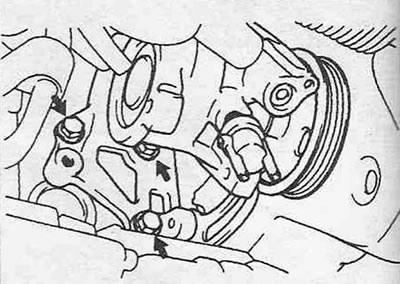

Slika 19.10. Vijci za montažu nosača pumpe servo upravljača - modeli proizvedeni prije 2000. godine.
11. Sada možete odvojiti pumpu servo upravljača od nosača. Ako je potrebno, odvojite remenicu pogonskog remena. Za odspajanje odvrnite maticu za pričvršćivanje remenice, držeći remenicu od okretanja posebnim ključem za okrugle matice s rupama ili umetanjem dugačke šipke u jednu od rupa remenice.
Montaža
12. Ugradnja pumpe servo upravljača vrši se obrnutim redoslijedom od uklanjanja, međutim, treba uzeti u obzir sljedeće točke:
- Zategnite sve vijke/matice za montažu navedenim momentom pritezanja Specifikacije ovog poglavlja.
- Podesite napetost pogonskog remena slijedeći postupak opisan u poglavlju 1A ili 1B.
- Dovedite razinu tekućine u spremniku servo upravljača u normalu (pogledajte "Tjedne provjere"). Odzračite hidraulički sustav (vidi stavak 20).
Modeli proizvedeni od 2001
Uklanjanje
13. Skinite pogonski remen (pogledajte poglavlje 1A ili 1B). Otpustite matice desnog prednjeg kotača, podignite prednji dio vozila i ugradite sigurne sigurnosne nosače. Skinite kotač i desni donji poklopac motora.
14. Odspojite konektor ožičenja od senzora tlaka servo upravljača.
(Pogledajte izvor na internetskom izvoru: toyotaman.ru)
15. Otpustite vijak spojnice i odvojite dovodni vod od pumpe servo upravljača. Uklonite brtvene podloške s obje strane priključka voda (međusobno su povezani) i odbacite ih - prilikom ugradnje pumpe bit će potrebne nove podloške.
16. Otpustite stezaljku i odvojite povratno crijevo od pumpe servo upravljača.
17. Odvrnite donji vijak za pričvršćivanje, otpustite gornji vijak za pričvršćivanje i uklonite pumpu s motora.

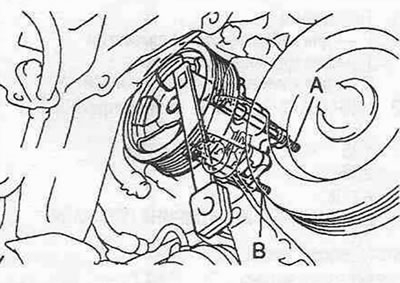

Slika 19.17. Uklonite donji pričvrsni vijak (B), otpustite gornji pričvrsni vijak (A) i uklonite pumpu servo upravljača s nosača - modeli proizvedeni od 2001.
Napomena: Gornji vijak za montažu se ne odvija u potpunosti; otpuštanjem možete ukloniti pumpu servo upravljača iz nosača.
Montaža
18. Pumpa servo upravljača ugrađuje se obrnutim redoslijedom od uklanjanja. Zategnite vijke za montažu dovodnog voda i spojni vijak navedenim momentima pritezanja Specifikacije ovog poglavlja.
19. Ugradite donji poklopac motora, kotač i zategnite matice koje ga pričvršćuju. Spustite vozilo i zategnite matice kotača propisanim momentom Tehnički podaci.
20. Ugradite pogonski remen (pogledajte poglavlje 1A ili 1B).
21. Dovedite razinu tekućine u spremniku servo upravljača u normalu (pogledajte "Tjedne provjere"). Odzračite hidraulički sustav (vidi stavak 20).
