Upravljački mehanizam
Oprez! Prije rada u blizini senzora udara, stupa upravljača ili instrumentne ploče, kako biste izbjegli neovlašteno aktiviranje zračnog jastuka, što bi moglo uzrokovati ozljede, odspojite negativni kabel akumulatora (vidi poglavlje 12).
Uklanjanje
1. Odspojite kabel s negativnog pola akumulatora.
2. Skinite volan (vidi stavak 14).
Napomena: To će spriječiti oštećenje kontakta zavojnice zračnog jastuka ako se tijekom ugradnje izgubi poravnanje upravljačkog mehanizma.
3. Otpustite matice prednjeg kotača. Povucite ručnu kočnicu, podignite prednji dio vozila dizalicom i postavite sigurnosne oslonce. Postavite klinove ispod stražnjih kotača. Skinite prednje kotače. Skinite donje poklopce motora.
4. Postavite posudu ispod upravljačkog mehanizma za sakupljanje hidraulične tekućine. Odvojite dovodne i povratne vodove servo upravljača od mehanizma upravljača (vidi sliku 18.4).

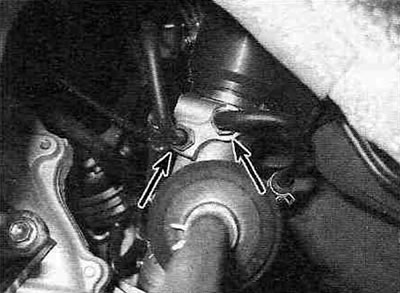

Slika 10.4. Odvojite priključke dovodne i povratne cijevi servo upravljača (prikazano strelicama).
Pokrijte otvore kako biste spriječili ulazak prljavštine i curenje tekućine.
5. Uklonite zaštitni poklopac spojnog spoja. Označite relativne položaje na donjem dijelu zgloba i ulaznog vratila te odvrnite donji stezni vijak međuvratila (vidi sliku 18.5, a, b).

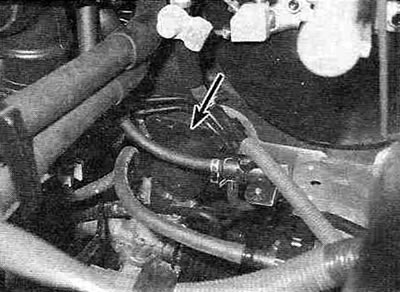

Slika 18.5,a. Uklonite zaštitni poklopac spojnog spoja.

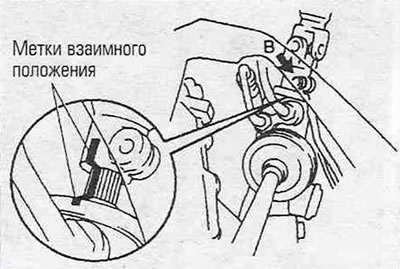

Slika 18.5, b. Označite relativne položaje na donjem dijelu zgloba i ulaznom vratilu upravljačkog prijenosnika i odvrnite donji stezni vijak spojnog zgloba (B).
6. Odvojite oba vrha upravljača od zglobova upravljača (vidi stavak 16).
Modeli proizvedeni prije 2000
7. Odvojite kuglaste zglobove od ovjesnih ramena (vidi sliku 5.1, a, b).
8. Skinite prednji dio ispušnog sustava (pogledajte poglavlje 4A ili 4B).
9. Poduprite poprečni nosač prednjeg ovjesa hidrauličnom dizalicom. Otpustite vijke za pričvršćivanje poprečne nosača prednjeg ovjesa (vidi sliku 18.9) i spustite ga zajedno s ramenima ovjesa (dok spuštate dizalicu, odvojite međuosovinu od ulazne osovine upravljača), mehanizam upravljanja i stabilizator.

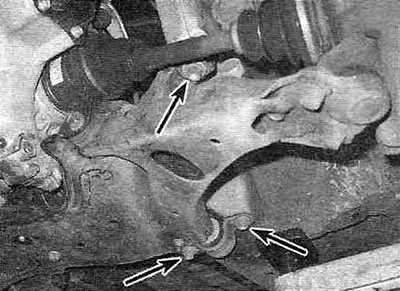

Slika 18.9. Vijci za pričvršćivanje poprečne nosača prednjeg ovjesa - modeli prije 2000 (prikazana lijeva strana).
Sada možete odvrnuti pričvrsne vijke i ukloniti upravljački mehanizam s poprečnog nosača.
Modeli proizvedeni od 2001
10. Otpustite vijke za pričvršćivanje upravljačkog mehanizma (vidi sliku 18.10).

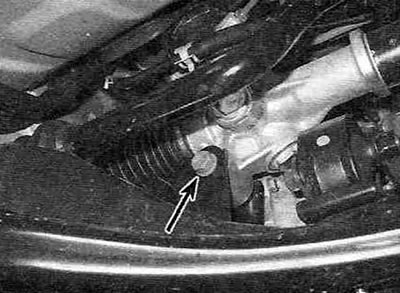

Slika 18.10. Vijak za montažu upravljačkog mehanizma - model s volanom na lijevoj strani proizveden od 2001. (prikazana lijeva strana, desna strana slična).
Tekst je preuzet s navedene web stranice www.ToyotaMAN.ru
Odvojite međuosovinu od ulazne osovine upravljačkog mehanizma i uklonite upravljački mehanizam.
Montaža
11. Ugradnja upravljačkog mehanizma vrši se obrnutim redoslijedom od demontaže, no treba uzeti u obzir sljedeće točke:
- Prilikom spajanja ulaznog vratila upravljača na zglob međuvratila, poravnajte oznake relativnih položaja napravljene prilikom skidanja prijenosnika upravljača.
- Zategnite sve vijke/matice za montažu navedenim momentom pritezanja.
- Postavite prednje kotače u položaj za ravnu vožnju i centrirajte kontakt zavojnice zračnog jastuka, zatim ugradite volan i modul zračnog jastuka (vidi stavak 14).
- Napunite spremnik servo upravljača preporučenom vrstom tekućine (vidi "Tjedne provjere"). Odzračite hidraulički sustav (vidi stavak 20).
