Osigurači
Električni krugovi vozila zaštićeni su raznim osiguračima, prekidačima i osiguračima. Kutije s osiguračima nalaze se ispod armaturne ploče i u motornom prostoru, ovisno o godini proizvodnje vozila (vidi sliku 3.1, a, b).

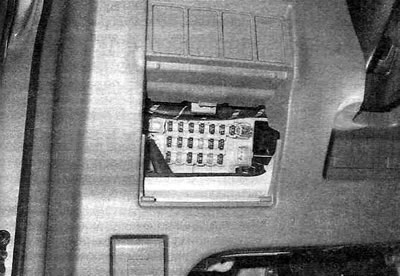

Slika 3.1,a. Unutarnja kutija s osiguračima nalazi se na prednjoj ploči lijevo od stupa upravljača - prikazani model je od 2001. nadalje.

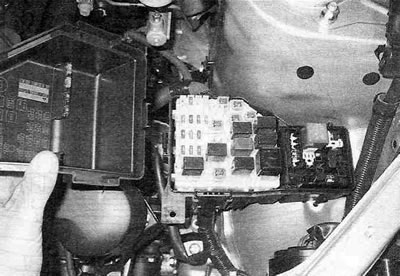

Slika 3.1,b. Glavna kutija releja/osigurača u motornom prostoru - model proizveden od 2001.
Svaki osigurač je dizajniran da štiti samo svoj vlastiti strujni krug, što je naznačeno na poklopcu bloka.
Kutije s osiguračima koriste minijaturne osigurače s ravnim kontaktima koje je moguće zamijeniti prstom. Ako je neka komponenta neispravna, prvo provjerite integritet odgovarajućeg osigurača (izgledom, moglo bi biti u sasvim dobrom radnom stanju) — Najbolje je to učiniti pomoću testera s vlastitim napajanjem ili ohmmetra, spajajući ga na priključke osigurača. Otvorite poklopac i izvadite osigurač iz utičnice. Pregorjeli osigurač može se prepoznati po rastopljenoj spojnoj žici (vidi sliku 3.3).

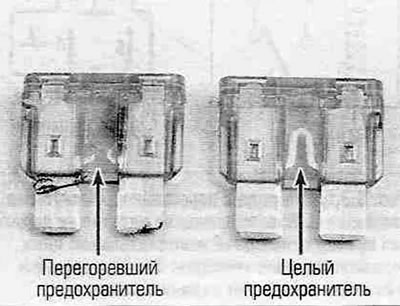

Slika 3.3. Pregorjeli osigurač prepoznaje se po prekidu u njegovom topljivom vodiču.
Prije zamjene pregorjelog osigurača, utvrdite uzrok problema i ispravite ga. Najčešći uzrok kratkog spoja je proboj izolacije ili oštećenje vodiča. Mehanički, osigurači različitih nazivnih vrijednosti su zamjenjivi, međutim, UVIJEK treba koristiti nove osigurače navedene nazivne vrijednosti. Ni pod kojim uvjetima ne smijete koristiti osigurače veće nazivne vrijednosti od navedene ili instalirati privremene "bube" poput spajalica, folije itd. To bi moglo uzrokovati ozbiljniju štetu ili čak požar. Imajte na umu da su osigurači obojeni u različitim bojama prema njihovoj nazivnoj vrijednosti, što je također utisnuto na kućištu osigurača.
Osigurači
Neki su strujni krugovi zaštićeni topljivim spojnicama, poput strujnog kruga startera koji ga spaja na generator. Osigurači se koriste u strujnim krugovima koji prenose velike struje; takvi strujni krugovi ne mogu se zaštititi običnim osiguračima. Zamjenski osigurači za teške uvjete rada nalaze se u kutiji s osiguračima/relejima ispod poklopca motora i izgledaju kao veliki osigurači. Za zamjenu takvog uloška, odspojite žicu za uzemljenje s akumulatora i zamijenite uložak novim iste nazivne snage.
U modelima proizvedenim prije 2000. godine, kutija s osiguračima i relejima nalazi se blizu akumulatora. U modelima proizvedenim od 2001. godine, ova jedinica je ugrađena u motorni prostor blizu "šalice" desnog stupa.
