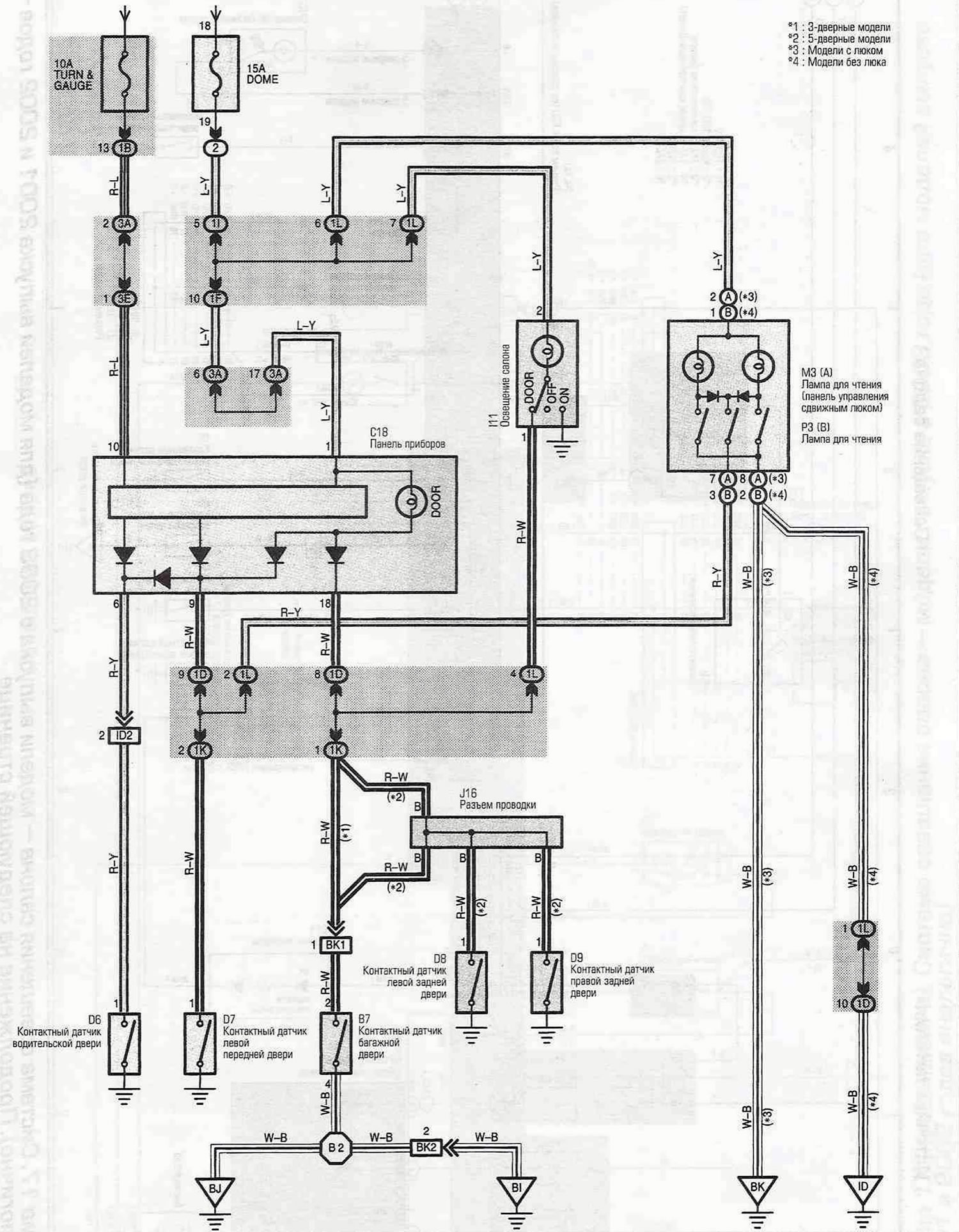

16. ábra. Belső világítási rendszer - 1998-2000-es modellek
[Az eredeti forrás megtekintése a weboldalon: www.TOYOTAMAN.ru]
16. séma. Belső világítási rendszer — 1998-2000-es modellek [Toyota RAV4 XA20]
[Az eredeti forrás megtekintése a weboldalon: www.TOYOTAMAN.ru]
Ez a cikk a következő címen érhető el: orosz, angol, bolgár, fehérorosz, ukrán, szerb, horvát, román, lengyel, szlovák
A cikk anyagát ellenőriztük: Kondratyeva Uljana
