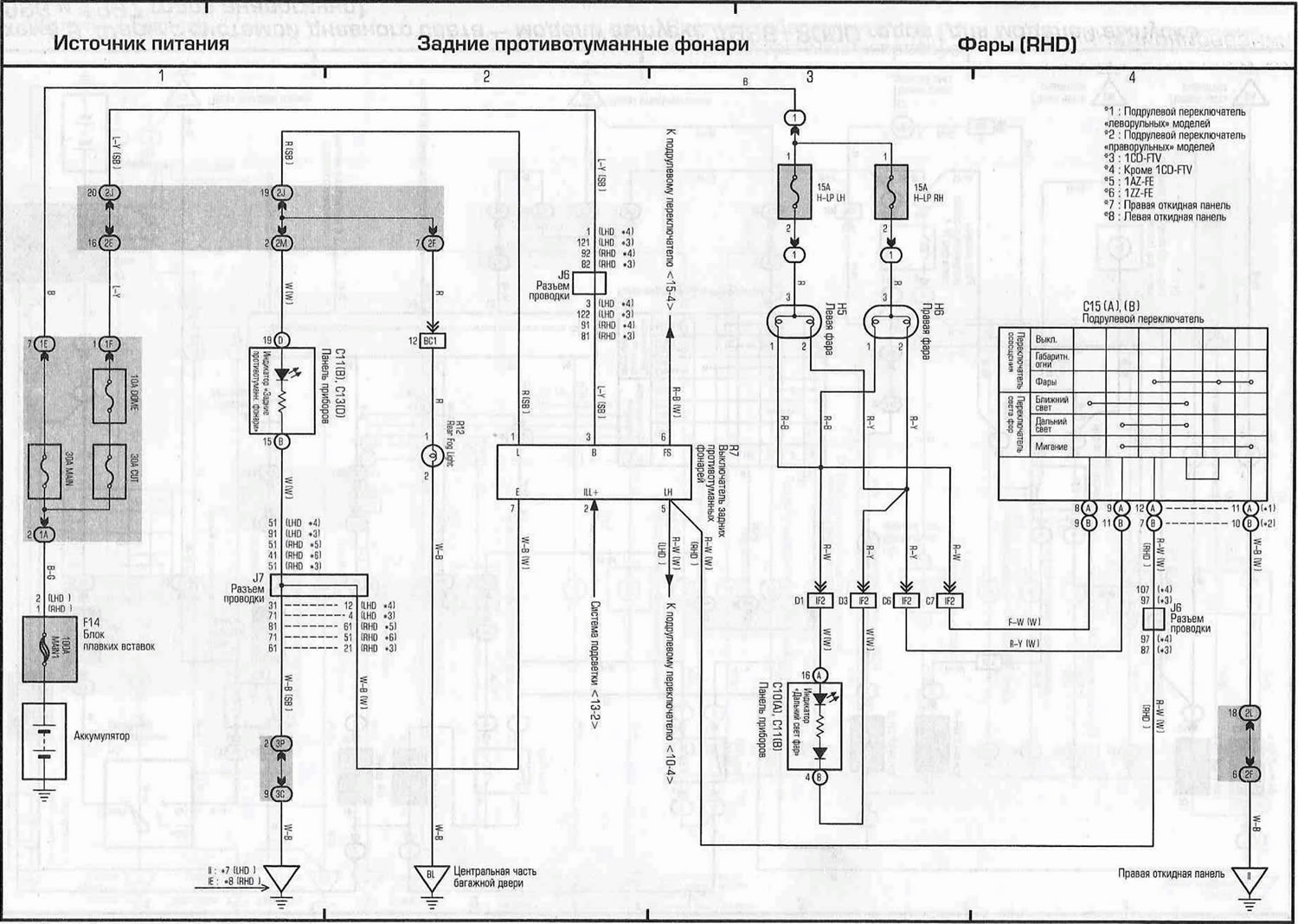

8. séma. Fényszórók és hátsó ködlámpák — 2003 óta gyártott modellek (hasonló a 2001-ben és 2002-ben gyártott modellekhez) [Toyota RAV4 XA20]

0

8. ábra. Fényszórók és hátsó ködlámpák - 2003 óta gyártott modellek (a 2001-es és 2002-es modellekhez hasonlóan)

Nagyobb kép megnyitása új lapon »

Megjegyzés: Az LHD a balkormányos, az RHD a jobbkormányos modelleket jelöli

[A teljes cikk a weboldalon található: www.TOYOTAMAN.ru]

Ez a cikk a következő címen érhető el: orosz, angol, bolgár, fehérorosz, ukrán, szerb, horvát, román, lengyel, szlovák

A cikk anyagát ellenőriztük: Kondratyeva Uljana
