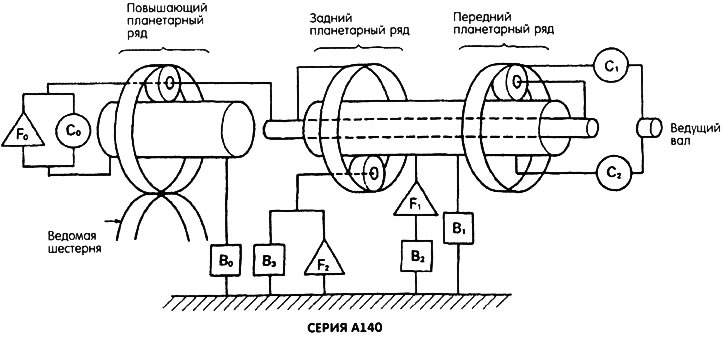

Передаточные отношения автоматической коробки передач рассчитываются по формулам*1, приведенным справа. Число зубьев каждой шестерни показано в таблице ниже:
| Планетарная шестерня | Число зубьев | |
| Передний планетарный ряд*2 | Солнечная шестерня (А) | 42 |
| Сателлит | 19 | |
| Коронная шестерня (В) | 79 | |
| Задний планетарный ряд*2 | Солнечная шестерня (С) | 33 |
| Сателлит | 23 | |
| Коронная шестерня (D) | 79 | |
| Планетарный ряд повышающей передачи | Солнечная шестерня (Е) | 33 |
| Сателлит | 23 | |
| Коронная шестерня (F) | 79 | |
*1 Кроме поперечных трансмиссий с автоматическим переключением передач серии А240
*2 Как описано здесь, передний планетарный ряд, установленный в автоматических коробках передач серии А40, соответствует заднему планетарному ряду в других коробках передач, а задний планетарный ряд соответствует переднему планетарному ряду.
*3 Передаточное отношение трехскоростного редуктора.
*4 Передаточное отношение повышающего планетарного редуктора.
Передаточные отношения коробки передач серии А240
[Оригинальную публикацию найдёте на сайте: ToyotaMAN]
В четырехскоростном планетарном редукторе поперечной трансмиссии с автоматическим переключением передач серии А240 используется понижающий механизм, поэтому для расчета передаточных отношений используются другие формулы, отличающиеся от формул для обычной автоматической коробки передач. При расчете передаточного отношения в расчет должно быть введено передаточное отношение между ведущей и ведомой шестернями контрпривода. Число зубьев каждой шестерни показано в следующей таблице:
| Планетарная шестерня | Число зубьев | |
| Передний планетарный ряд | Солнечная шестерня (А) | 42 |
| Сателлит | 19 | |
| Коронная шестерня (В) | 79 | |
| Задний планетарный ряд | Солнечная шестерня (С) | 33 |
| Сателлит | 23 | |
| Коронная шестерня (D) | 79 | |
| Контрпривод | Ведущая шестерня (Е) | 51 |
| Ведомая шестерня (F) | 45 | |
| Планетарный ряд 4-й передачи | Солнечная шестерня (G) | 35 |
| Сателлит | 23 | |
| Коронная шестерня (Н) | 79 | |
*1 Передаточное отношение трехскоростного планетарного редуктора
*2 Передаточное отношение шестерен контрпривода
*3 Передаточное отношение планетарного редуктора 4-й передачи
Передаточные отношения A240L
| 3-скоростной планетарный редуктор | Повышающий планетарный редуктор | Шестерни контрпривода | Общее передаточное отношение коробки передач | |
| 1-я | 2,810 | 0,892 | 1,452 | 3,643 |
| 2-я | 1,549 | ↑ | ↑ | 2,008 |
| 3-я | 1,000 | ↑ | ↑ | 1,296 |
| 4-я | ↑ | ↑ | 1,000 | 0,892 |
| з.x. | 2,296 | ↑ | 1,452 | 2,977 |
Передаточные отношения A140L
| 3-скоростной планетарный редуктор | Повышающий планетарный редуктор | Шестерни контрпривода | Общее передаточное отношение коробки передач | |
| 1-я | 2,810 | 1,000 | 1,000 | 2,810 |
| 2-я | 1,549 | ↑ | ↑ | 1,549 |
| 3-я | 1,000 | ↑ | ↑ | 1,000 |
| 4-я | ↑ | 0,706 | ↑ | 0,706 |
| з.x. | 2,296 | 1,000 | ↑ | 2,296 |
