Diagrama 21. Spălătoare de faruri (modele cu motoare pe benzină) și încălzitoare de scaune — modele produse din 2003 [Toyota RAV4 XA20]

0

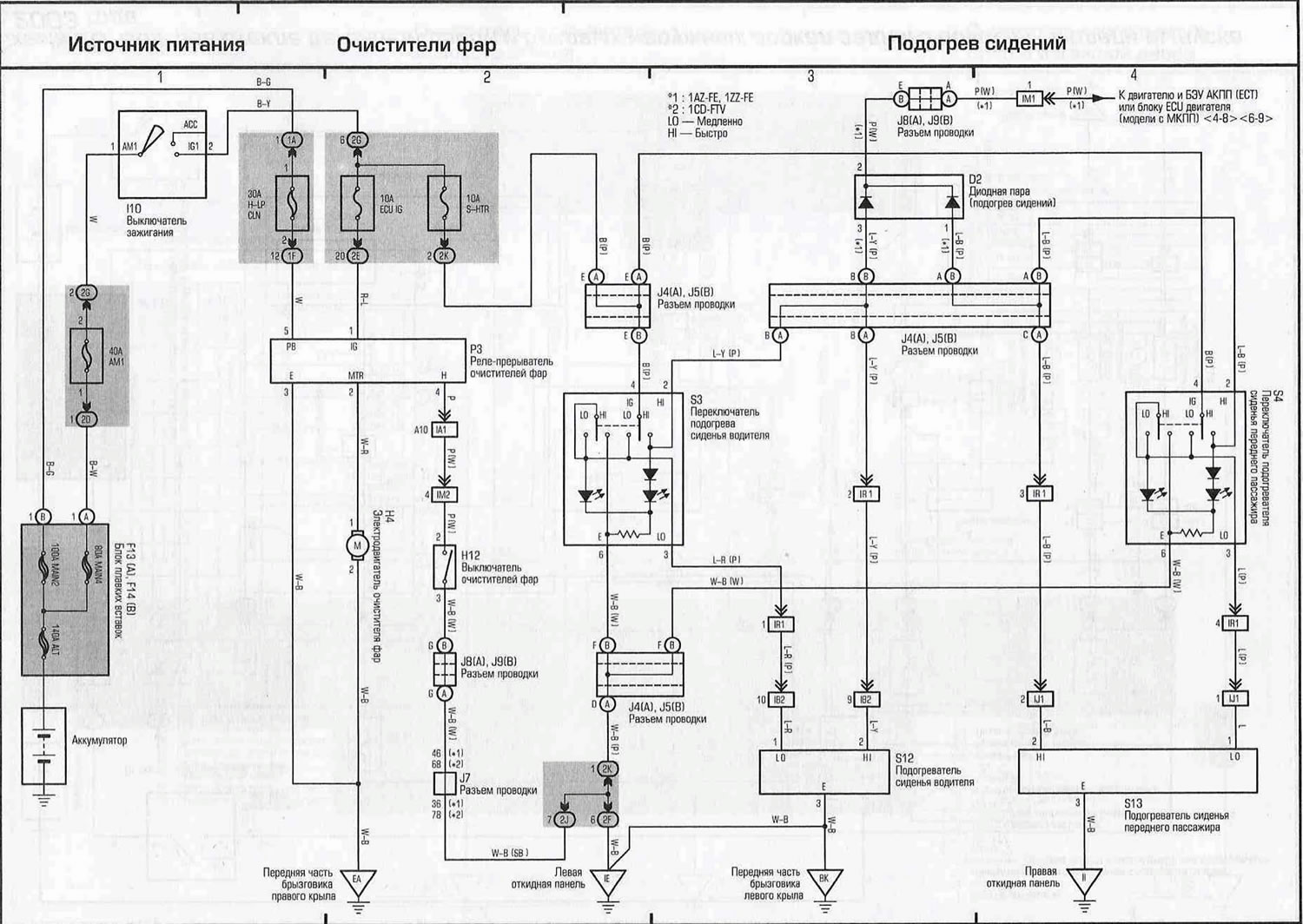

Diagrama 21. Șaibe de faruri (modele cu motoare pe benzină) și încălzitoare pentru scaune - modele produse din 2003

Deschide o imagine mai mare într-o filă nouă »

Notă: LHD reprezintă modelele cu volan pe stânga, RHD reprezintă modelele cu volan pe dreapta

Originalul poate fi vizualizat pe site-ul web toyotaman

Acest articol este disponibil la adresa: rusă, engleză, bulgară, belarusă, ucraineană, sârbă, croată, poloneză, slovacă, maghiară

Materialul articolului a fost verificat: Kondratyeva Ulyana
