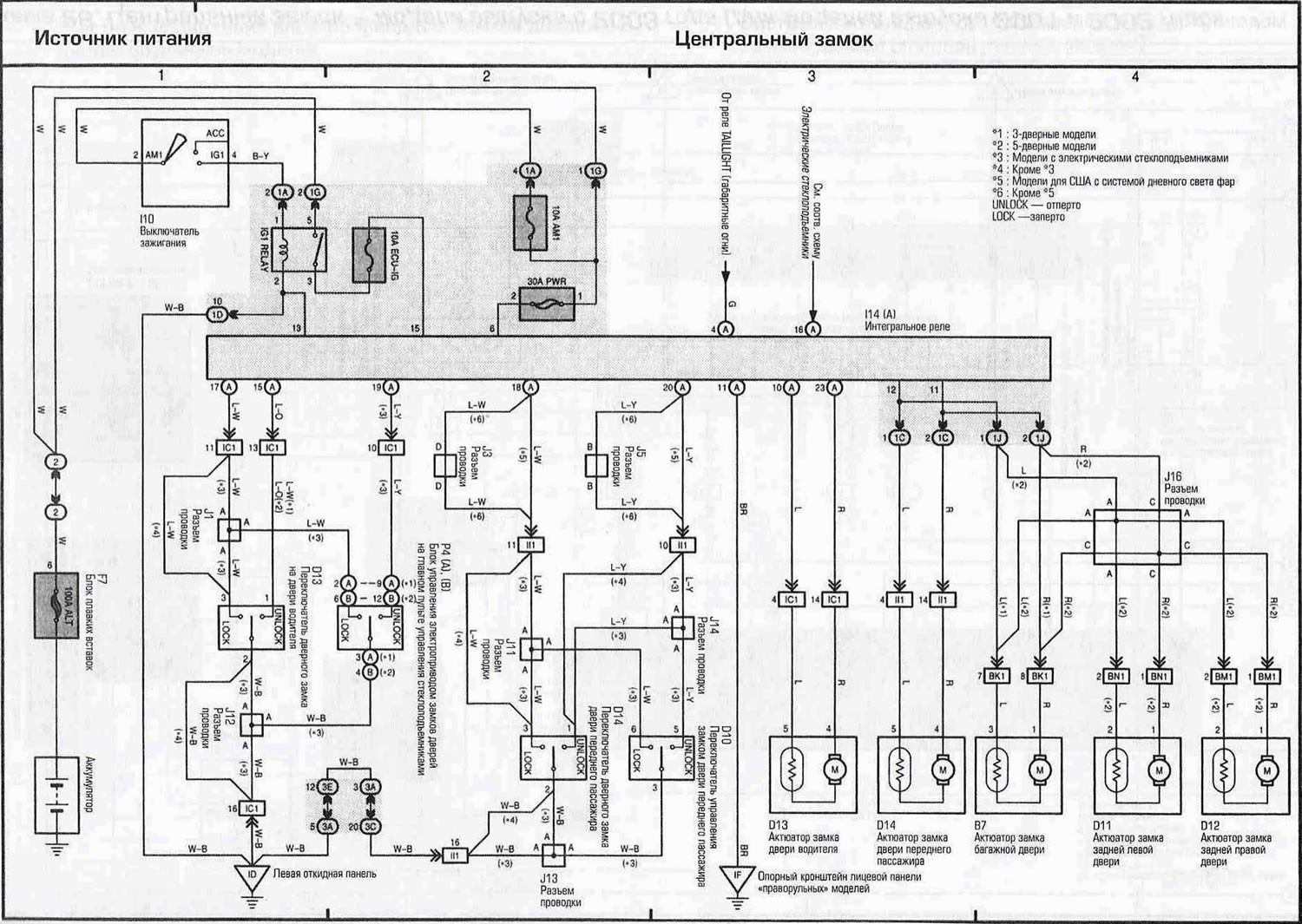

Дијаграм 25. Централно закључавање - модели произведени 1998-2000. (слично за 1996. и 1997. годину)
Напомена: LHD означава моделе са "левим воланом", RHD означава моделе са "десним воланом".
Шема 25. Централно закључавање — модели произведени 1998-2000. (слично за 1996. и 1997. годину) [Toyota RAV4 XA20]
