Шема 28. Електрични прозори — модели произведени пре 2002. године [Toyota RAV4 XA20]

0

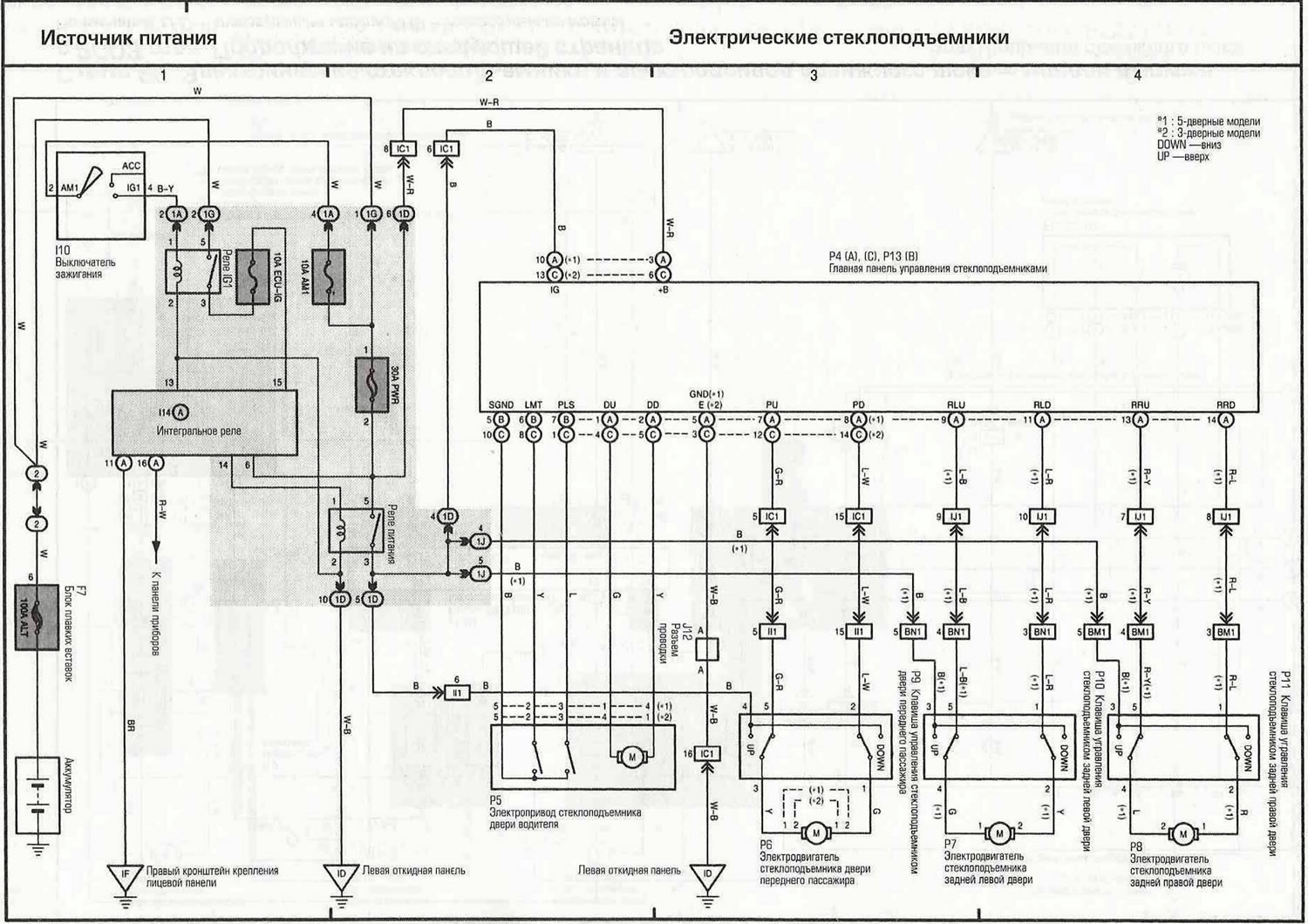

Дијаграм 28. Електрични прозори - модели произведени пре 2002. године

Отвори већу слику у новој картици »

Напомена: LHD означава моделе са воланом на левој страни, RHD означава моделе са воланом на десној страни

(Публикација је поново штампана са веб-портала: TOYOTAMAN.ru)

Овај чланак је доступан на: руски, енглески, бугарски, белоруски, украјински, хрватски, румунски, пољски, словачки, мађарски

Материјал чланка је проверен: Кондратиева Улиана
