Снятие
1. Отсоедините провод массы от аккумулятора (см. параграф 1 главы 5).
2. Снимите крышку(и) двигателя (рис. 4.2, а, б).

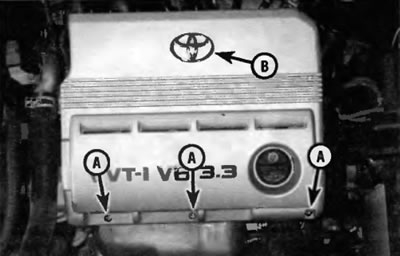

Ряс. 4.2, а. Чтобы снять крышку двигателя, снимите крышку маслозаливной горловины, затем выверите три болта (А) н отпустите фиксатор (В)

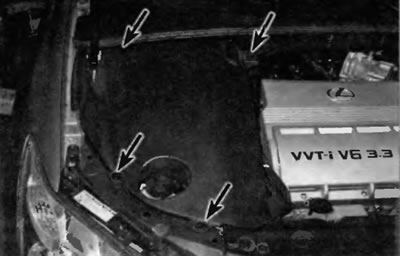

Рис. 4.2, б. Расположение элементов крепления на боковой крышке двигателя
3. Снимите катушки зажигания (см. главу 5).
4. Снимите верхний впускной коллектор для доступа к крышке задней головки цилиндров (см. параграф 5).
5. Отсоедините жгут электропроводки двигателя от правой стороны двигателя, крышки ремня газораспределительного механизма № 3, задней части двигателя и левой стороны моторного отдаления (рис. 4.5, а, б).

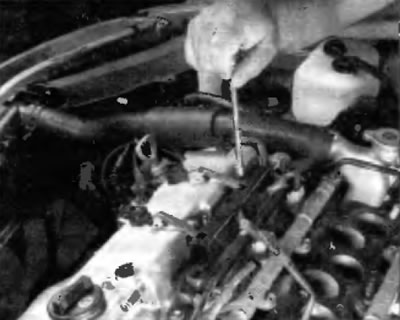

Рис. 4.5, а. Оперяйте гайки и отсоедините левый жгут электропроводки двигателя...

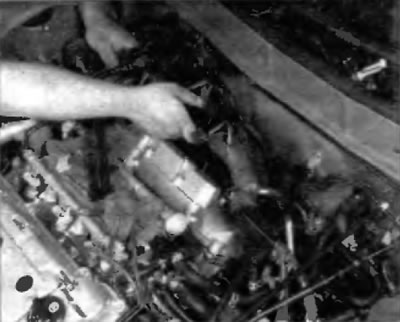

Ряс. 4.5, б. ...отпустите зажимы крепления электропроводки на крышке ремня газораспределительного механизма и выверните пять болтов крепления правого жгута электропроводки, а затем сдвиньте жгут электропроводки в сторону от крышки задней головки цилиндров
6. Выверните болты, снимите уплотнительные шайбы и затем отсоедините крышку(и) (рис. 4.6) Если крышка не отдаляется от головки цилиндров, ударьте по ее краю молотком через деревянный брусок, чтобы стронуть крышку с места. Если это не помогает, попробуйте ввести гибкий шпатель между головкой цилиндров и крышкой, чтобы «вскрыть» уплотнение.

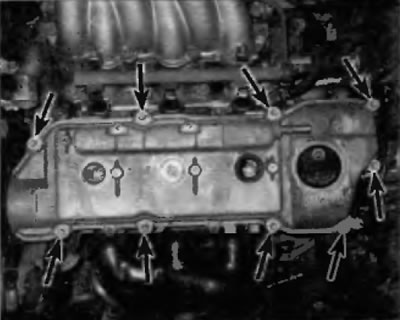

Рис. 4.6. Выверните болты, снимите уплотнительные шайбы и снимите крышку головки цилиндров (показан двигатель V6 объемом З.8 л, для двигателя V6 объемом 3.3 л аналогично)
Предостережение. Не вскрывайте стык между крышкой и головкой цилиндров с помощью различных импровизированных рычагов. Это может привести к повреждению уплотнительных поверхностей обоих элементов и в результате, после установки крышки головки цилиндров не место — к утечке масла через этот стык.
Установка
7. Парад установкой крышки очистите сопрягаемые поверхности головки цилиндров и крышки. С помощью скребка удалите аса следы герметика и материала старой прокладки, а затем очистите сопрягаемые поверхности с помощью разбавителя лака или ацетона. Если на сопрягаемых поверхностях останется материал прокладки или спады масла, при установке крышки головки цилиндров могут возникнуть утечки масла.
8. Установите новые уплотнения каналов для свечей зажигания.
9. Нанесите RTV-герметик (аббревиатура от «Room Tamparatura Vulcanizer» — «вулканизирующийся при комнатной температуре») на уплотняемые стыки в передних и задних местах сопряжения распределительных валов с головкой цилиндров и установите крышку головки цилиндров с использованием новой прокладки (рис. 4.9).

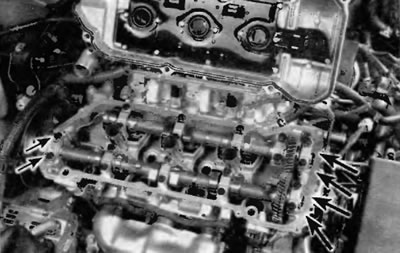

Рис. 4.9. Намесите RTV-герметик на указанные места и установите крышку с новой прокладкой
10. Затяните болты понемногу за подход предписанным усилием, указанным в Спецификациях в начале этой главы.
11. Установите на место остальные элементы, запустив двигатель и проверьте его на наличие утечек масла.
