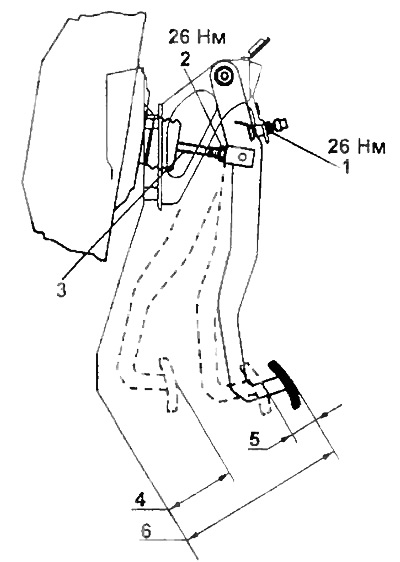

- Высота педали от покрытия пола — 187,5 - 197,5 мм
1 - выключатель стоп сигналов,
2 - контргайка штока,
3 - шток,
4 - запас хода педали,
5 - свободный ход педали,
6 - высота педали.
2. При необходимости отрегулируйте высоту педали.
а) Отсоедините разъем выключателя стоп-сигналов.
б) Ослабьте контргайку выключателя стоп-сигналов и снимите выключатель стоп-сигналов.
в) Ослабьте контргайку штока.
г) Отрегулируйте высоту педали, поворачивая шток педали,
д) Затяните контргайку штока.
- Момент затяжки — 26 Нм
е) Установите выключатель стоп-сигналов, и вращайте его до легкого контакта с ограничителем хода педали.
ж) Отверните выключатель стоп-сигналов на один оборот.
з) Проверьте расстояние между выключателем стоп-сигналов и ограничителем хода педали.
- Расстояние — 0,5- 2,4 мм
и) Затяните контргайку выключателя стоп-сигналов.
к) Подсоедините разъем выключателя стоп-сигналов.
л) Убедитесь, что стоп-сигналы загораются, когда педаль тормоза нажата, и гаснут, когда педаль тормоза отпущена.
м) После регулировки высоты педали, проверьте свободный ход педали.
Примечание: если расстояние между выключателем стоп-сигналов и ограничителем хода педали тормоза было отрегулировано правильно, свободный ход педали будет соответствовать техническим данным.

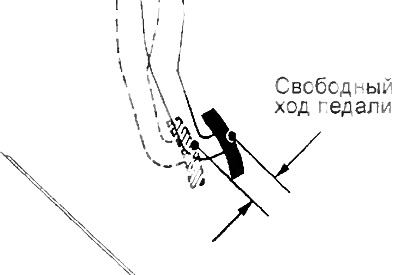

3. Проверка свободного хода педали.
а) Остановите двигатель и нажмите на педаль несколько раз, чтобы ликвидировать разряжение в вакуумном усилителе.
б) Нажмите на педаль до начала ощущения сопротивления.
- Свободный ход педали — 1 - 6 мм
Если свободный ход педали не соответствует указанному, то проверьте расстояние между выключателем стоп-сигналов и ограничителем хода педали тормоза. Если оно соответствует техническим данным, то проверьте тормозную систему на наличие неисправностей.

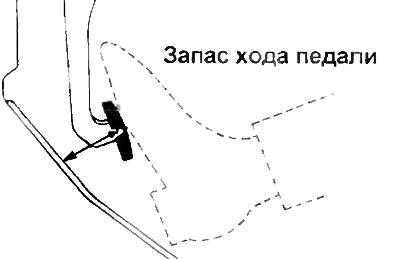

4. Проверка запаса хода педали. Опустите рычаг стояночного тормоза. При включенном двигателе нажмите на педаль и измерьте запас хода педали. Запас хода педали тормоза от покрытия пола при усилии нажатия 490 Н:
Модели без ABS:
- бензиновые — более 95 мм
- дизельные — более 90 мм
Модели с ABS — более 100 мм
Смотрите первоисточник на веб-сайте toyotaman
Если запас хода педали тормоза не соответствует заданному, то найдите неисправность тормозной системы.
