1. Снимите отделку отверстия рычага стояночного тормоза (крышку отверстия педали стояночного тормоза).
2. Проверьте величину хода рычага (педали) включения стояночного тормоза. Потяните рычаг (нажмите педаль) включения стояночного тормоза до упора и сосчитайте количество щелчков.
Перемещение рычага (педали) включения стояночного тормоза при усилии натяжения:
- 196 Н (для рычага) — 4 - 7 щелчков
- 294 Н (для педали) — 3-6 щелчков
3. Убедитесь, что лампа индикатора загорается при включении стояночного тормоза.
4. Установите отделку отверстия рычага стояночного тормоза (крышку отверстия педали стояночного тормоза).
Задние барабанные тормоза
1. Отрегулируйте зазор задних тормозов.

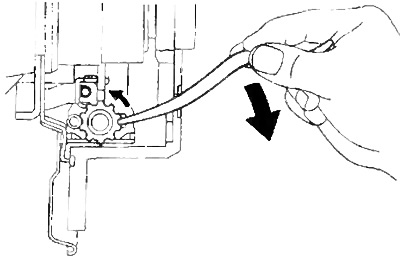

а) Снимите заднее колесо и тормозной барабан
б) Измерьте внутренний радиус тормозного барабана.
в) Измерьте максимальный радиус тормозного барабана.
Оригинальная версия опубликована на сайте: ToyotaMAN.ru
г) Убедитесь в том. что разница между измеренными радиусами находится в указанных поеделах.
- Номинальный зазор — 0,6 мм
Если разница между радиусами больше указанного значения, то отрегулируйте ее, вращая регулировочный болт.
2. Установите тормозной барабан и заднее колесо.
- Момент затяжки — 105 Нм
Задние дисковые тормоза
1. Отрегулируйте зазор стояночного тормоза.
а) Снимите колесо и закрепите диск двумя гайками.
б) Отпустите до конца рычаг (педаль) включения стояночного тормоза.
в) Извлеките заглушку из тормозного диска.
г) Отверстие в диске совместите с регулировочным винтом.
д) Вращайте регулировочный винт до тех пор, пока колодки не заблокируют диск.
е) Убедитесь в том, что колодка полностью прилегает к диску. Вращайте винт в обратном направлении до начала свободного вращения диска.
ж) Убедитесь в том, что трос стояночного тормоза не перетянут.
з) Установите заглушку, гайку и колесо.

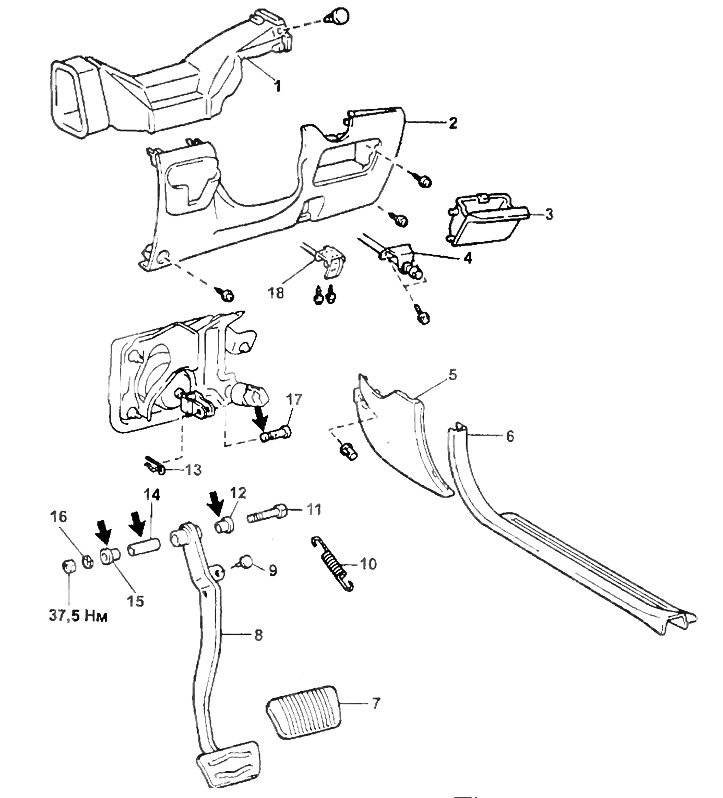

Педаль тормоза.
1 - воздуховод,
2 - нижняя отделочная панель со стороны водителя,
3 - дополнительный вещевой ящик,
4 - ручка управления оборотами холостого хода при прогреве двигателя (ЗС-Т с МКПП),
5 - боковая отделка салона,
6 - отделка порога передней двери,
7 - накладка педали,
8 - педаль тормоза,
9 - проставка,
10 - пружина,
11 - болт,
12, 15 - седло,
13 - шплинт,
14 - втулка,
16 - пружинная шайба,
17 - ось вилки,
18 - рычаг замка капота.
