Внимание:
- проверку и регулировку углов установки задних колес производите после проверки и регулировки углов установки передних колес.

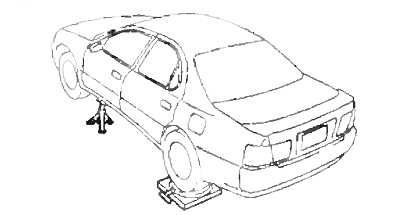

- вывесите передние колеса.
Проверка углов поворота колес
1. Установите автомобиль на стенд и затяните стояночный тормоз.

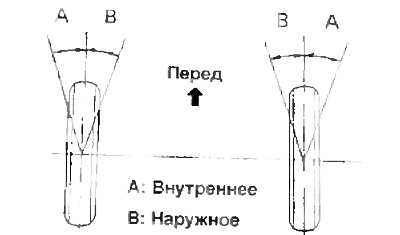

2. Проверьте углы поворота колес. Внутреннее и внешнее колесо, размер шин:
- 185/70R14 — 5° ±45'
- 195/6GR14 — 4° 40' ±45'
Если углы поворота колес отличаются от указанных, то проверьте и при необходимости отрегулируйте нейтральное (прямолинейное) положение см. главу "Рулевое управление".
Проверка и регулировка схождения

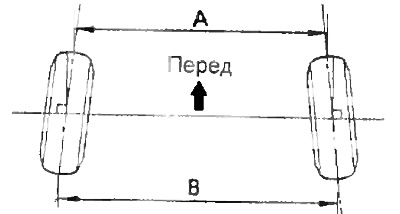

Проверьте величину схождения. Схождение при проверке: В - А = 2 ±2 мм
Если схождение не соответствует заданным условиям, то проведите регулировку.
а) Убедитесь в том, что длины правой и левой рулевых тяг одинаковы.
Разница длин тяг — не более 1 мм
Если разница измерений превышает номинальную, то проведите регулировку, приведенную ниже.

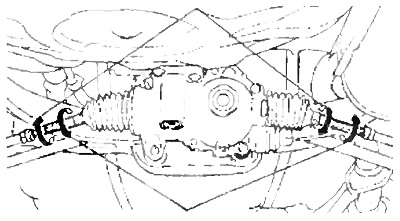

б) Снимите хомуты чехлов. Ослабьте контргайки наконечников рулевых тяг.
в) Отрегулируйте величину схождения путем поворота левой и правой рулевых тяг на одинаковое число оборотов.
Схождение при регулировке: В - А = 2 ± 1 мм
Примечание: попытайтесь установить среднее значение величины схождения.
г) Затяните контргайки наконечников рулевых тяг.
- Момент затяжки — 57 Нм
д) Установите на место чехлы и закрепите их хомутами.
Примечание: убедитесь в том, что чехлы не перекручены.
Проверка развала
Проверьте, что развал задних колес соответствует номинальному значению.
Номинальное значение:
- Модели до 1996 г., модели 2WD с 1996 г. (4WS) и модели с 1996 г. 4WD (ЗС-Т) — -0°30'±45'
- Модели с 1996 г. 2WD (2WS) — -1°05'±45'
- Модели с 1996 г. 4WD (3S-FE) — -0° 40' ±45'
Примечание: развал, продольный и поперечный наклон осей поворота передних колес не регулируется, поэтому при несоответствии этих величин заданным условиям, необходимо проверить состояние и заменить неисправные детали подвески.
