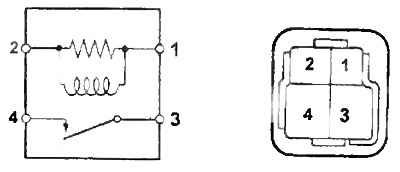

Проверка реле фар
1. Проверьте постоянное наличие проводимости между выводами "1" и "2".
![](https://www.toyotaman.ru/img/camry/5201.jpg)
2. Проверьте наличие проводимости между выводами "3" и "4" при приложении напряжения аккумуляторной батареи между выводами и "2".

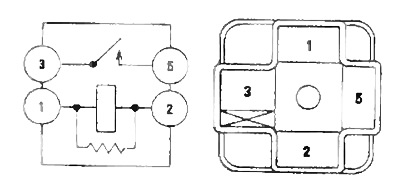

Проверка реле задних габаритов, реле противотуманных фар, реле освещения при повороте
1. Проверьте постоянное наличие проводимости между выводами "1" и "2".
![](https://www.toyotaman.ru/img/camry/5202.jpg)
2. Проверьте наличие проводимости между выводами "3" и "5" при подаче напряжения аккумуляторной батареи на выводы "1" и "2".
Проверка комбинированного переключателя

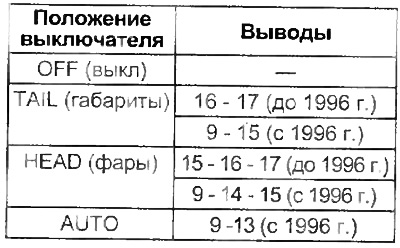

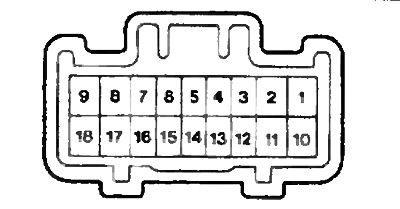

Проверка выключателя освещения
![](https://www.toyotaman.ru/img/camry/5203.jpg)
![](https://www.toyotaman.ru/img/camry/5204.jpg)

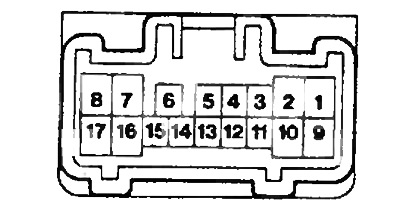

Модели до 1996 года.
![](https://www.toyotaman.ru/img/camry/5205.jpg)
Модели с 1996 года

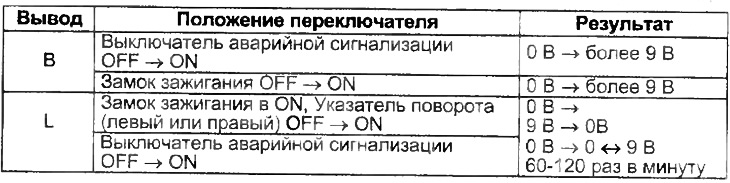

Проверка реле прерывателя указателей поворота
![](https://www.toyotaman.ru/img/camry/5206.jpg)

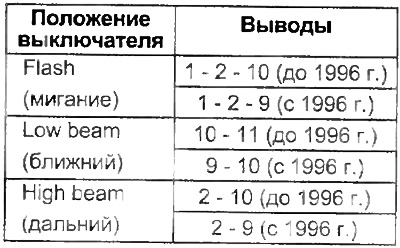

Проверка переключателя света фар
![](https://www.toyotaman.ru/img/camry/5207.jpg)

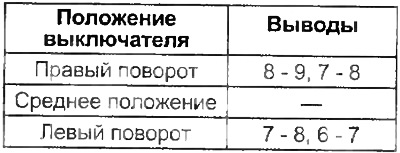

Проверка выключателя указателей поворота
![](https://www.toyotaman.ru/img/camry/5208.jpg)

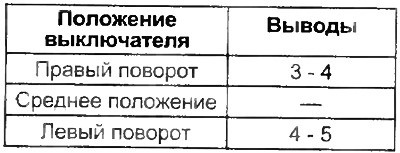

Проверка выключателя освещения при повороте
![](https://www.toyotaman.ru/img/camry/5209.jpg)
Проверка выключателя противотуманных фар
Проверьте, что есть проводимость между выводами "12" и "13" если выключатель находится в положении "ON". А также отсутствие проводимости между выводами "12" и "13" если выключатель находится в положении "OFF".

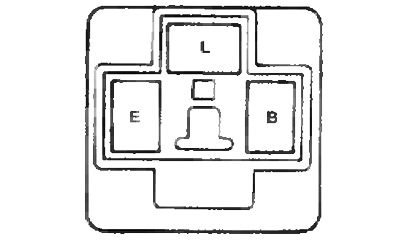

Проверка выключателя аварийной сигнализации
Проверьте, что есть проводимость между выводами "2" и "3" при любом положении выключателя.
Проверьте, что есть проводимость между выводами "7" и "10" если выключатель находится в положении "OFF".
Проверьте, что есть проводимость между выводами "7" и "8", а также "4", "5", "6" и "9" если выключатель находится в положении "ON".
![](https://www.toyotaman.ru/img/camry/5210.jpg)

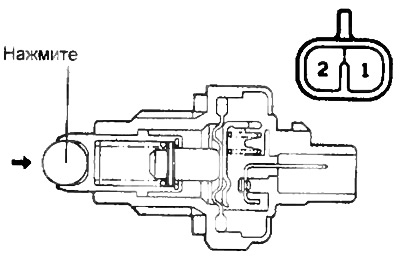

Проверка выключателя фонарей заднего хода
Проверьте наличие проводимости между выводами "1" и "2" при нажатии на шарик выключателя.
![](https://www.toyotaman.ru/img/camry/5211.jpg)

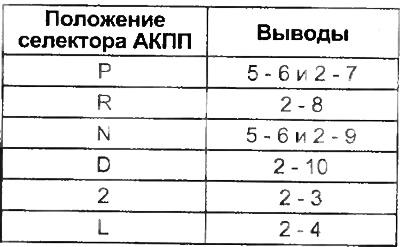

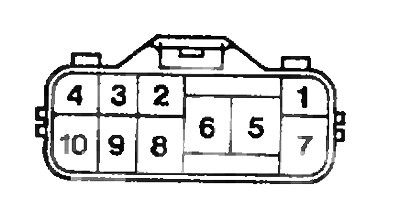

Проверка выключателя запрещения запуска и датчика положения селектора АКПП
Проверьте проводимость между выводами разъема при различных положениях селектора.
![]() | ![]() |

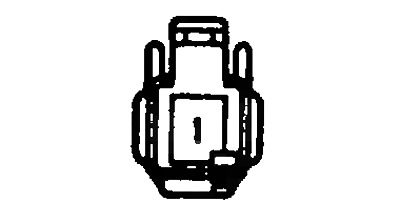

Проверка концевых выключателей
Проверьте, что при нажатии на шток выключателя отсутствует проводимость между выводом разъема и кронштейном.
![](https://www.toyotaman.ru/img/camry/5214.jpg)

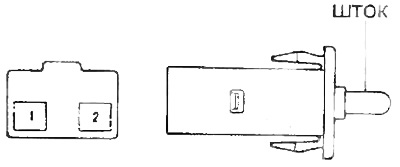

Проверка концевого выключателя подсветки вещевого ящика (ZX, АХ, VX)
Проверьте, что при нажатии на шток выключателя отсутствует проводимость между выводами "1" и "2" разъема.
![](https://www.toyotaman.ru/img/camry/5215.jpg)

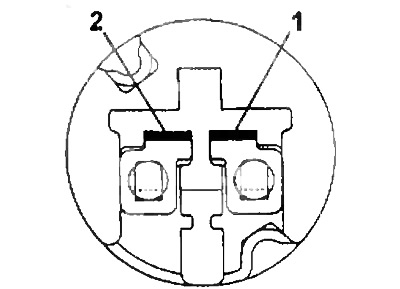

Проверка выключателя стоп-сигналов
Проводимость между выводами "1" и "2" при нажатии на педаль тормоза.
![](https://www.toyotaman.ru/img/camry/5216.jpg)

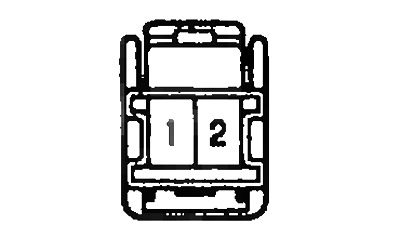

Проверка верхнего стоп-сигнала (на спойлере)
Подведите "+" аккумуляторной батареи к выводу "1", а к выводу "2" и убедитесь, что загорелся стоп-сигнал.
Примечание: соблюдайте правильность полярность подключения аккумуляторной батареи.
![](https://www.toyotaman.ru/img/camry/5217.jpg)
Проверка интегрированного реле (модели выпуска до 1996 года)
1. Проверка системы предупреждения об оставленном в замке зажигания ключе.

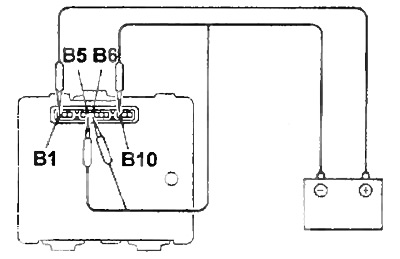

а) Подключите аккумуляторной батареи к выводу "В1", а к выводу "В10", "B5" и "В6" и убедитесь, что раздался звук зуммера.
![](https://www.toyotaman.ru/img/camry/5218.jpg)

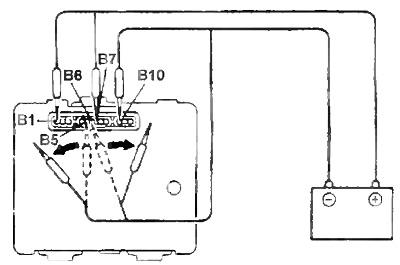

б) Убедитесь, что при отсоединении (подсоединении) проводов аккумуляторной батареи от (к) выво-дов(ам), указанных в пункте (а):
- отсоединении от "В5" аккумуляторной батареи.
- отсоединении от "В6" аккумуляторной батареи.
- подсоединении к "В7" аккумуляторной батареи.
![](https://www.toyotaman.ru/img/camry/5219.jpg)
2. Проверка работы системы предупреждения о невыключенных габаритах (кроме ZX, VX).

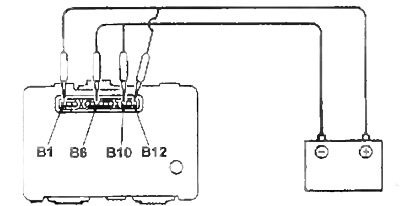

а) Подключите "+" аккумуляторной батареи к выводу "В1", а к выводу "В10" и убедитесь, что раздался звук зуммера при подсоединении аккумуляторной батареи к выводу "В12" и к "В6".
![](https://www.toyotaman.ru/img/camry/5220.jpg)

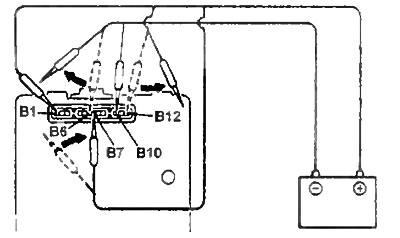

б) Убедитесь, что при отсоединении (подсоединении) проводов аккумуляторной батареи от (к) выводов(ам), указанных в пункте (а):
- отсоединении от "В12" "+" аккумуляторной батареи.
- отсоединении от "В6" "-" аккумуляторной батареи.
- подсоединении к "В7" "+" аккумуляторной батареи.
![](https://www.toyotaman.ru/img/camry/5221.jpg)
3. Проверка работы система автоматического выключения освещения (ZX, VX).
Задние габариты

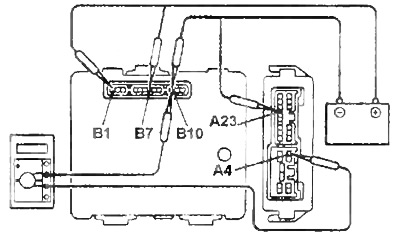

а) Подключите "+" аккумуляторной батареи к выводу "В1", а к выводу "В 10". Убедитесь в наличии проводимости между выводами "А4" и "В10" при подсоединении "+" аккумуляторной батареи к выводу "В7" и "-" к "A23".
![](https://www.toyotaman.ru/img/camry/5222.jpg)

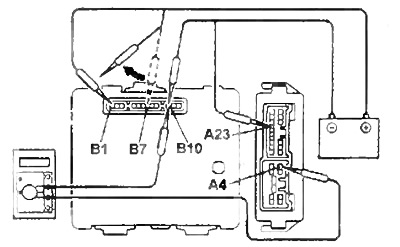

б) Убедитесь что нет изменения проводимости между выводами "А4" и "В 10" при отключении "+" аккумуляторной батареи от вывода "В7".
![](https://www.toyotaman.ru/img/camry/5223.jpg)

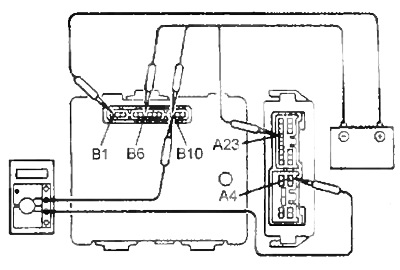

в) Убедитесь в отсутствии проводимости между выводами "А4" и "В 10" при подключении аккумуляторной батареи к "В6".
![](https://www.toyotaman.ru/img/camry/5224.jpg)

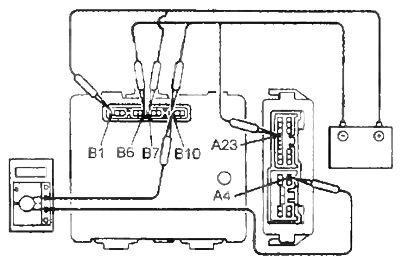

г) Убедитесь в наличии проводимости между выводами "А4" и "В 10" при подключении "+" аккумуляторной батареи к выводу "В7".
![](https://www.toyotaman.ru/img/camry/5225.jpg)
Фары

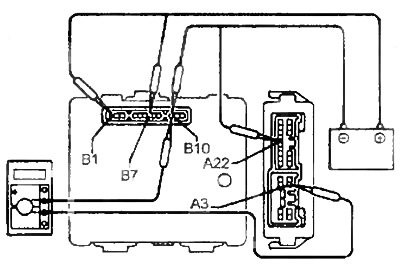

а) Подключите "+" аккумуляторной батареи к выводу "В1", а "-" к выводу "В10". Убедитесь в наличии проводимости между выводами "АЗ" и "В10" при подсоединении "+" аккумуляторной батареи к выводу "В7" и к "А22".
![](https://www.toyotaman.ru/img/camry/5226.jpg)

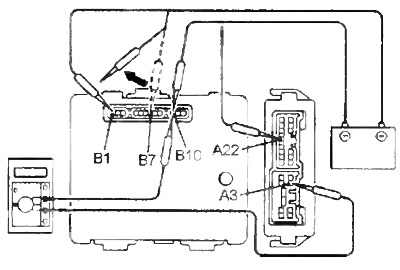

б) Убедитесь что нет изменения проводимости между выводами "АЗ" и "В 10" при отключении "+" аккумуляторной батареи от вывода "В7".
![](https://www.toyotaman.ru/img/camry/5227.jpg)

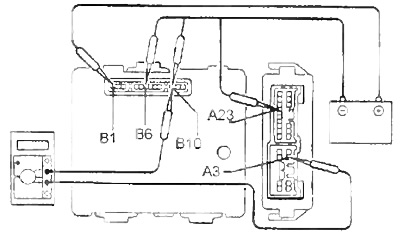

в) Убедитесь в отсутствии проводимости между выводами "АЗ" и "В 10" при подключении аккумуляторной батареи к "В6".
![](https://www.toyotaman.ru/img/camry/5228.jpg)

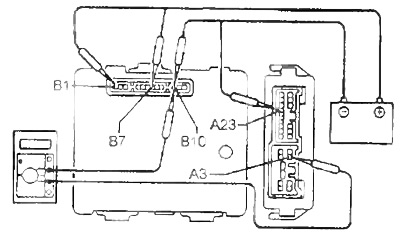

г) Убедитесь в наличии проводимости между выводами "АЗ" и "В10" при подключении "+" аккумуляторной батареи к выводу "В7".
![](https://www.toyotaman.ru/img/camry/5229.jpg)
4. Проверка работы системы подсветки замка зажигания.

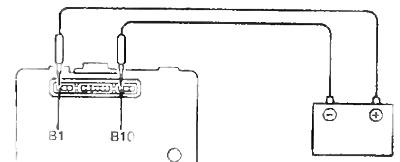

а) Подключите аккумуляторной батареи к выводу "В1", а "-" к выводу "В 10".
![](https://www.toyotaman.ru/img/camry/5230.jpg)
б) Убедитесь в наличии проводимости между выводами "В2" и "В10" при подключении "-" аккумуляторной батареи к выводу "В6".

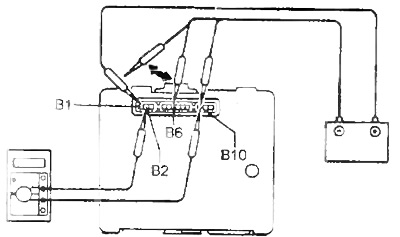

в) Убедитесь в отсутствии проводимости между выводами "В2" и "В10" при отключении аккумуляторной батареи от вывода "В6".
![](https://www.toyotaman.ru/img/camry/5231.jpg)

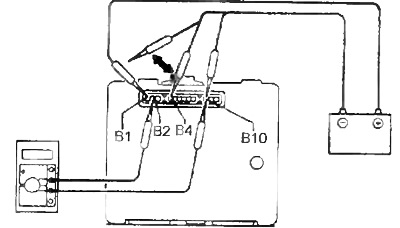

г) Убедитесь в наличии проводимости между выводами "В2" и "В10" при подключении аккумуляторной батареи к выводу "В4".
д) Убедитесь в отсутствии проводимости между выводами "В2" и "В 10" при отключении аккумуляторной батареи от вывода "В4".
![](https://www.toyotaman.ru/img/camry/5232.jpg)

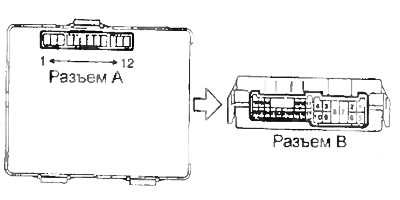

Проверка интегрированного реле (модели выпуска с 1996 года)
1. Проверка системы предупреждения об оставленном в замке зажигания ключе.
а) Подключите аккумуляторной батареи к выводу "В 16", а к выводу "А10", убедитесь, что раздался звук зуммера при подключении аккумуляторной батареи к выводам "А5" и "А6".
б) Убедитесь, что при отсоединении проводов аккумуляторной батареи от выводов, указанных в пункте (а):
- отсоединении от "А5" "-" аккумуляторной батареи.
- отсоединении от "А6" "-" аккумуляторной батареи.
- подсоединении к "А7" "+" аккумуляторной батареи.
2. Проверка работы системы предупреждения о невыключенных габаритах.
а) Подключите аккумуляторной батареи к выводу "В 16", а к выводу "А10" и убедитесь, что раздался звук зуммера при подсоединении "+" аккумуляторной батареи к выводу "А12" и к "А6".
б) Убедитесь, что при отсоединении проводов аккумуляторной батареи от выводов, указанных в пункте (а) звук прекратился:
- отсоединении от "А12" "+" аккумуляторной батареи.
- отсоединении от "А6" "-" аккумуляторной батареи.
- подсоединении к "А7""+" аккумуляторной батареи.
![](https://www.toyotaman.ru/img/camry/5233.jpg)
3. Проверка работы системы подсветки замка зажигания.
а) Подключите "+" аккумуляторной батареи к выводу "В16", а к выводу "А10".
б) Убедитесь в наличии проводимости между выводами "А2" и "А10" при подключении "-" аккумуляторной батареи к выводу "А6".
в) Убедитесь в отсутствии проводимости между выводами "А2" и "А10" при отключении "-" аккумуляторной батареи от вывода "А6".
г) Убедитесь в наличии проводимости между выводами "А2" и "А10" при подключении "-" аккумуляторной батареи к выводу "А4".
д) Убедитесь в отсутствии проводимости между выводами "А2" и "А10" спустя 5 секунд после отключения "-" аккумуляторной батареи от вывода "А4".
