Детали масляного насоса

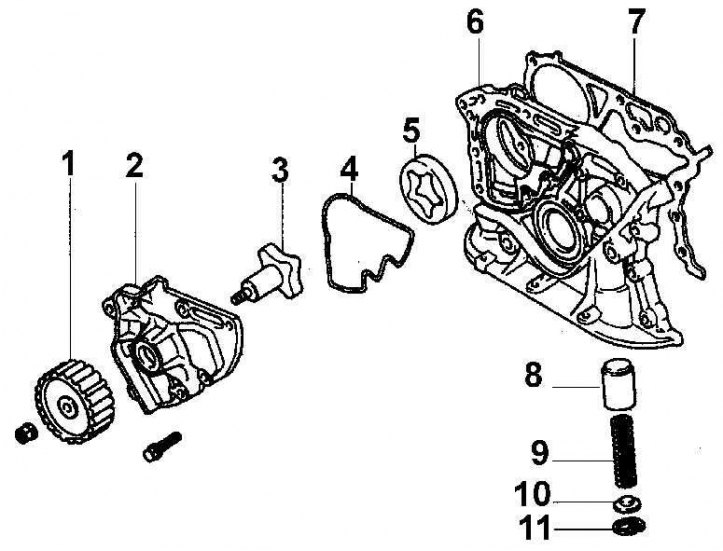

1 – шкив; 2 – крышка масляного насоса; 3 – внутренний ротор; 4 – уплотнительная прокладка круглого сечения; 5 – внешний ротор; 6 – корпус масляного насоса; 7 – прокладка; 8 – поршень предохранительного клапана; 9 – пружина; 10 – фиксатор; 11 – упорное кольцо
Снятие
1. Снимите масляный поддон.

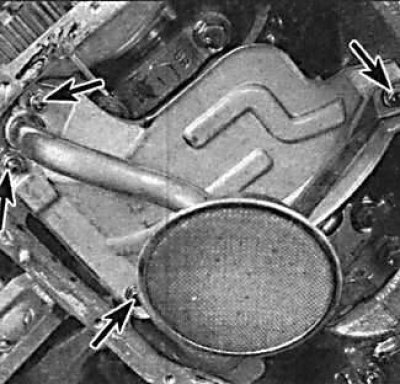

2. Отвинтите гайки и снимите трубу маслоприемника.
3. Поддержите двигатель домкратом и снимите нижний холостой шкив, шкив вспомогательного ремня коленчатого вала, зубчатый ремень и шкив коленчатого вала.
 |  |

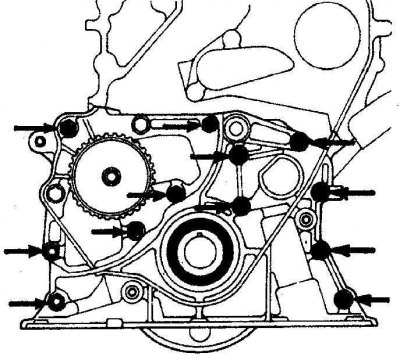

4. Отвинтите 12 болтов и снимите масляный насос с двигателя.
5. Отвинтите два оставшихся болта и снимите крышку масляного насоса.

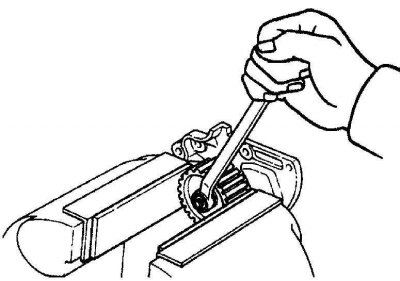

6. Закрепите в тисках с мягкими губками шкив масляного насоса и отвинтите гайку крепления шкива. Извлеките внутренний ротор масляного насоса.

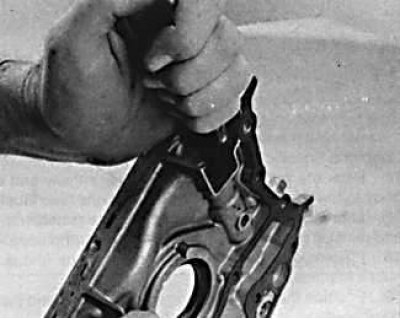

7. Очистите сопрягаемые поверхности масляного насоса и блока цилиндров от следов старой прокладки.
8. Снимите стопорное кольцо предохранительного клапана и извлеките фиксатор, пружину и поршень.
Проверка
1. Тщательно очистите все детали масляного насоса и проверьте их состояние.
2. Проверьте состояние поршня предохранительного клапана и пружины. При наличии износа или повреждений поршень и пружину необходимо заменить в комплекте.
 |  |

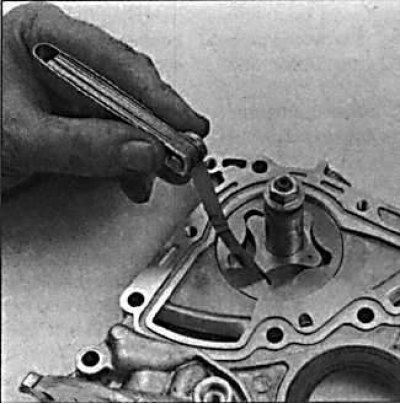

3. Используя лезвие щупа, проверьте зазор между зубьями внутреннего и внешнего ротора...

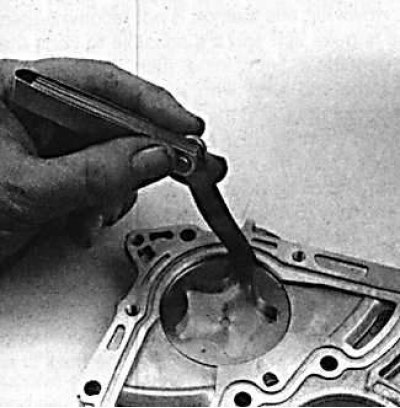

4....а также между наружным ротором и корпусом масляного насоса.
Установка

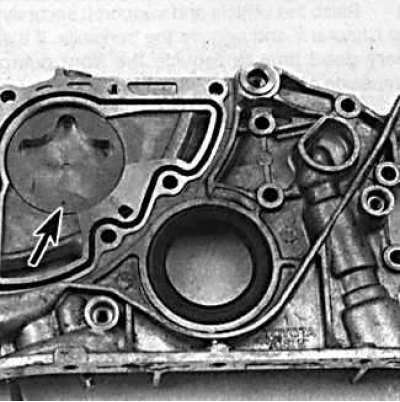

Расположение прокладки крышки масляного насоса и внешнего ротора в корпусе масляного насоса
1. Используя отвертку, извлеките старое уплотнительное кольцо ротора масляного насоса и установите новое уплотнительное кольцо.
2. Замените переднее уплотнительное кольцо коленчатого вала.
3. Установите в канавку корпуса масляного насоса уплотнение крышки масляного насоса и внешний ротор масляного насоса.
4. Смажьте вал и установите внутренний ротор в крышку масляного насоса, затем установите шкив и закрепите гайкой, затянув ее требуемым моментом.

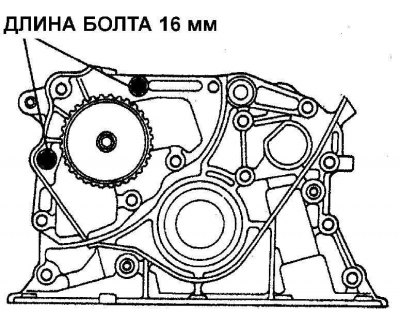

5. Установите крышку на корпус масляного насоса и закрепите двумя длинными болтами.
6. Смажьте поршень предохранительного клапана чистым моторным маслом и установите все элементы клапана в корпус масляного насоса.
7. Установите новую прокладку масляного насоса на блок цилиндров.
8. Установите масляный насос на блок цилиндров и закрепите болтами.
9. Дальнейшая установка производится в последовательности, обратной снятию. Залейте в двигатель масло до требуемого уровня.
