Снятие
1. Снимите масляный поддон.
2. Снимите зубчатый ремень и нижний холостой шкив.
3. Снимите шкив коленчатого вала.

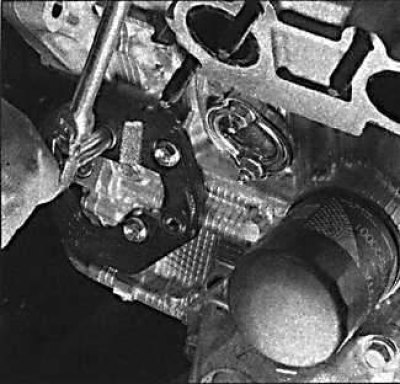

4. Отвинтите болты и снимите трубку маслоприемника с сетчатым фильтром.
5. Снимите генератор.
6. Отвинтите болты крепления компрессора кондиционера и переместите компрессор в сторону, не отсоединяя от него шланги.
 |  |
7. Отвинтите болты и снимите кронштейн компрессора кондиционера.

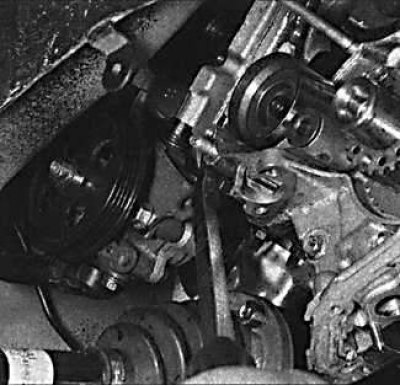

8. Отвинтите болты крепления усилителя рулевого управления и переместите его в сторону от масляного насоса.
9. Снимите нижний холостой шкив зубчатого ремня.
10. Отвинтите болты и снимите масляный насос с двигателя.
11. Снимите уплотнительную прокладку круглого сечения. Последовательно снимите стопорное кольцо предохранительного клапана, фиксатор, пружину и клапан.
12. Отвинтите 8 винтов и снимите крышку масляного насоса.
13. Снимите крышку масляного насоса и извлеките роторы насоса.
14. Очистите сопрягаемые поверхности масляного насоса и блока цилиндров двигателя.
Проверка
1. Очистите все детали масляного насоса и проверьте их состояние.
2. Проверьте состояние наружной поверхности предохранительного клапана и пружину. Если пружина или клапан повреждены, они заменяются в комплекте.
 |  |

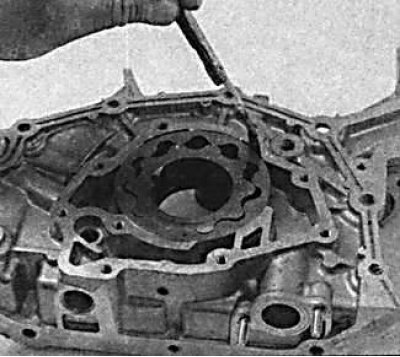

3. Используя лезвие щупа, проверьте зазор между корпусом насоса и внешним ротора.
4. Используя лезвие щупа, проверьте зазор между зубьями внутреннего и внешнего ротора.

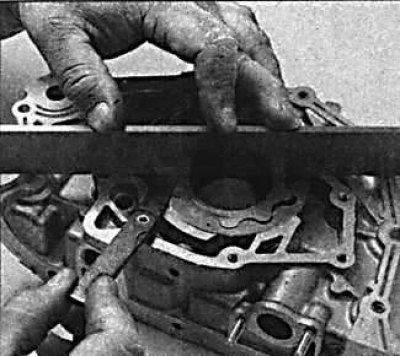

5. Используя лезвие щупа, проверьте осевой зазор роторов.
Установка
1. Замените уплотнительное кольцо в корпусе масляного насоса.
2. Установите внешний и внутренний роторы в корпус масляного насоса, при этом совместите установочные метки на роторах масляного насоса.
3. Нанесите на сопрягаемую поверхность крышки масляного насоса тонкий слой вазелина, установите крышку на корпус масляного насоса и привинтите винтами.
4. Смажьте детали предохранительного клапана чистым моторным маслом и установите их в корпус масляного насоса.
5. Очистите поверхность корпуса масляного насоса, сопрягае мую с блоком цилиндров двигателя от масла.
Нанесите на сопрягаемую поверхность корпуса масляного насоса слой герметика диаметром 2–3 мм.
Установите уплотнительную прокладку круглого сечения в канавку корпуса масляного насоса.
6. Совместите паз на внутреннем роторе масляного насоса со шпонкой коленчатого вала и установите масляный насос на блок цилиндров двигателя.
7. Закрепите масляный насос болтами, затягивая их накрест.
8. Установите трубу маслоприемника с новой прокладкой и закрепите болтами.
9. Дальнейшая установка производится в последовательности, обратной снятию. Долейте моторное масло в двигатель.
