Снятие
1. Снимите крышки головки блока цилиндров.
2. На двигателе 3VZ-FE снимите распределитель зажигания.

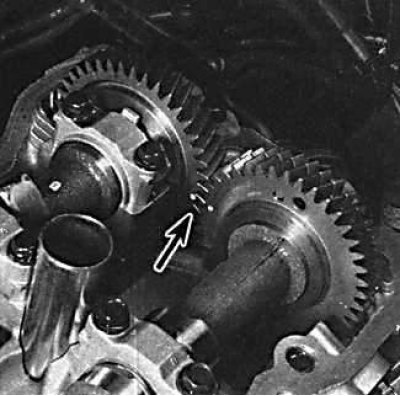

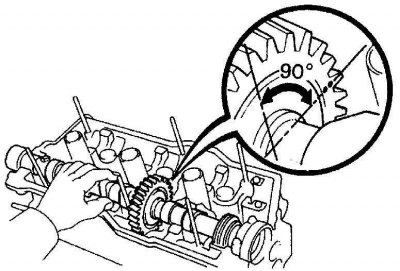

3. На обеих головках, в первую очередь, снимаются распредели тельные валы, управляющие выпускными клапанами. Перед снятием распределительных валов необходимо совместить установочные метки на шестернях распределительных валов.

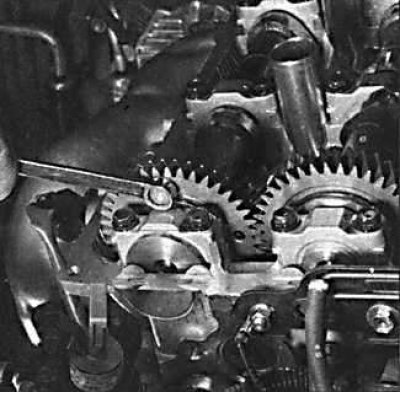

4. Используя дополнительный болт, закрепите съемную подпружиненную шестерню к неподвижной шестерне распределитель ного вала, управляющего выпускными клапанами.

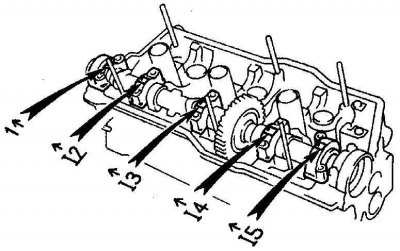

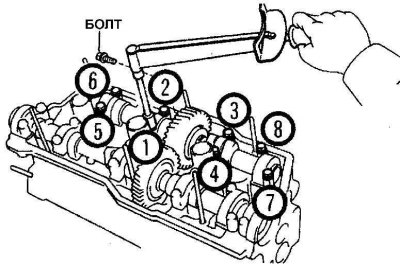

5. Работая в последовательности, обратной показанной на рисунке, ослабьте болты крепления крышек подшипников распределительного вала на половину оборота за каждый проход до полного отвинчивания болтов.
6. Снимите распределительный вал, управляющий выпускными клапанами.
7. Работая в последовательности, обратной показанной на рисунке, ослабьте болты крепления крышек подшипников распределительного вала, управляющего впускными клапана ми на половину оборота за каждый проход до полного отвинчи вания болтов.
8. Снимите крышки подшипников распределительного вала и уплотнительное кольцо и снимите распределительный вал с головки блока цилиндров.
9. Аналогичным образом снимите и установите распределительные валы на левой головке блока цилиндров.

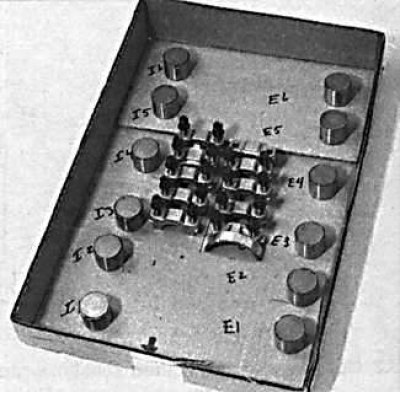

10. Если необходимо, снимите толкатели клапана вместе с регулировочными прокладками с головки блока цилиндров и храните их таким образом, чтобы их можно было установить на прежние места.
11. Установите в тисках с мягкими губками распределительный вал, управляющий выпускными клапанами.

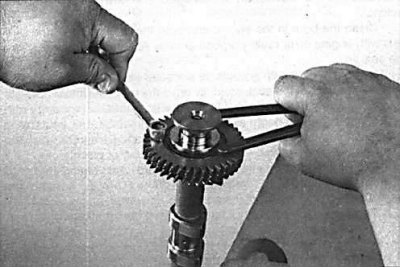

12. Установите специальный ключ с двумя штифтами на конце в два технологических отверстия подпружиненной шестерни, поверните шестерню по часовой стрелке и вывинтите дополнительный болт, крепящий подпружиненную шестерню к шестерне распределительного вала, и плавно отпустите подпружинен ную шестерню.
13. Снимите стопорное кольцо крепления подпружиненной шестерни.
14. Снимите пружинное упорное кольцо, шестерню и пружинное кольцо с распределительного вала, управляющего выпускными клапанами.
Проверка
Смотрите подраздел 2.10.2.
Установка
1. Установите на распределительный вал, управляющий выпускными клапанами пружинное кольцо, шестерню, пружинное упорное кольцо и стопорное кольцо.
2. Закрепите распределительный вал в тисках с мягкими губками.

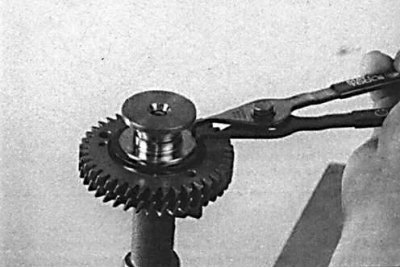

3. Используя специальный ключ с двумя штифтами, поверните подпружиненную шестерню по часовой стрелке настолько, чтобы совместились отверстия для установки дополнительного болта. Ввинтите дополнительный болт в шестерню распределительного вала.
4. Смажьте чистым моторным маслом толкатели клапана и установите их в головку блока цилиндров на свои места.
Распредвал, управляющий впускными клапанами правой головки
1. Смажьте чистым моторным маслом кулачки, шейки подшипников и упорные поверхности шестерен распределительного вала.
2. Установите распределительный вал в головку блока цилиндров таким образом, чтобы метки на шестерне (две точки) были направлены к распределительному валу, управляющему впускными клапанами.

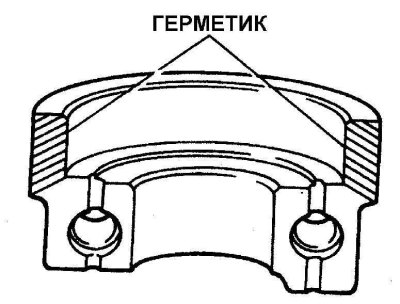

3. Нанесите тонкий слой герметика на внешнюю часть сопрягаемых поверхностей передней крышки распределительного вала.
4. Установите крышку подшипников распределительного вала таким образом, чтобы стрелки на крышках были направлены к передней части двигателя.

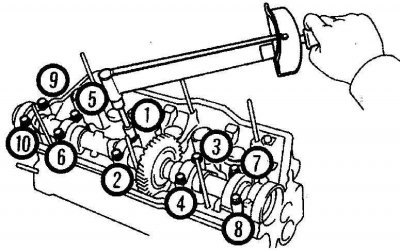

5. Затяните болты крепления крышек подшипников распределительного вала, поворачивая их за один проход на 1/3 оборота в порядке, показанном на рисунке.
6. Установите новое уплотнительное кольцо распределительного вала.
Распредвал, управляющий выпускными клапанами правой головки

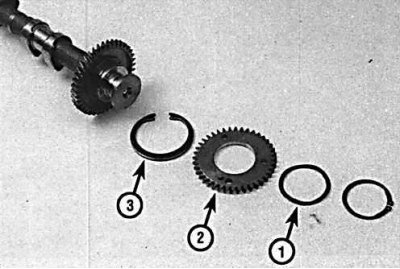

Кольца, снятые с распределительного вала, управляющего выпускными клапанами
1 – пружинное упорное кольцо;
2 – шестерня;
3 – пружинное кольцо
1. Смажьте чистым моторным маслом кулачки, шейки подшипников и упорные поверхности шестерен распределительного вала.
2. Установите распределительный вал в головку блока цилиндров таким образом, чтобы метки на шестерне (две точки) были направлены к распределительному валу, управляющему впускными клапанами.
3. Установите крышки подшипников распределительного вала таким образом, чтобы стрелки были направлены к передней части двигателя.
4. Затяните болты крепления крышек подшипников распредели тельного вала, поворачивая их на 1/3 оборота за каждый проход в последовательности, представленной на рисунке.
5. Вывинтите дополнительный болт из шестерни распределительного вала.
6. Аналогичным образом снимите и установите распределительные валы на левой головке блока цилиндров.
7. Установите зубчатый ремень.
8. Дальнейшая установка производится в последовательности, обратной снятию.
