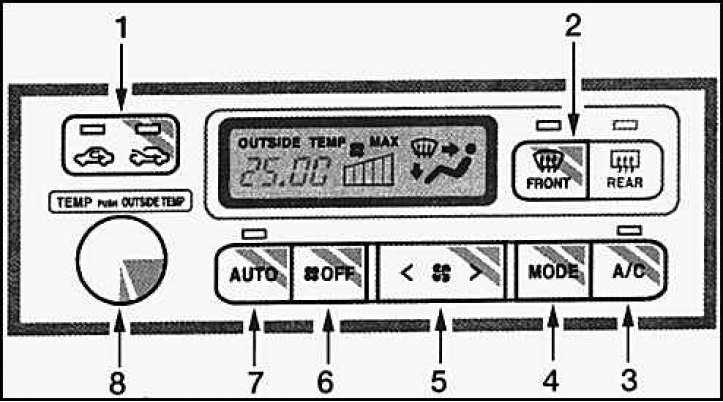

Панель управления автоматической системой кондиционирования
- 1. Переключатель режимов рециркуляции воздуха или подачи свежего воздуха
- 2. Переключатель обогрева заднего и переднего стекол
- 3. Кнопка включения режима воздушного кондиционирования
- 4. Кнопка включения режима вентиляции
- 5. Переключатель скоростей нагнетательного вентилятора
- 6. Кнопка выключения системы
- 7. Кнопка включения автоматического режима
- 8. Ручка регулировки температуры
Некоторые модели оснащены автоматической системой кондиционирования, которая управляется микропроцессором, и поддерживает необходимую температуру в салоне автомобиля.
Ремонт и диагностику автоматической системы необходимо проводить в специализированной мастерской. Самостоятельно, Вы лишь можете определить причину возникшей неисправности, воспользовавшись функциями бортового компьютера.
Чтобы запустить режим поиска неисправностей, нажмите кнопки RECIRC/FR и AUTO одновременно и поверните ключ зажигания в положение ON. Лампочки на панели управления должны мигнуть и тут же погаснуть, после этого микропроцессор начнет поиск неисправностей. Код неисправности высветится на индикаторной панели.
| Код | Цепь |
| 11. | Датчик температуры воздуха в салоне |
| 12. | Датчик температуры окружающей среды |
| 13. | Датчик температуры испарителя |
| 14. | Датчик температуры охлаждающей жидкости |
| 21. | Солнечный датчик |
| 22. | Датчик компрессора |
| 23. | Датчик давления |
| 31. | Датчик положения заслонки воздушной смеси |
| 32. | Датчик положения заслонки воздухозаборника |
| 41. | Сервопривод заслонки воздушной смеси |
| 42. | Сервопривод заслонки воздухозаборника |
