Головка блока цилиндров — описание конструкции [Toyota Camry XV30]

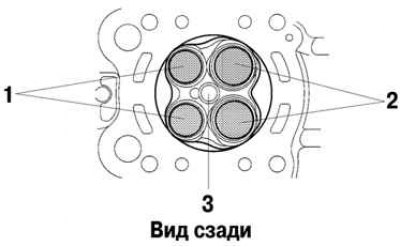

Головка блока цилиндров сделана из алюминия и имеет камеры сгорания клиновой формы. Свеча зажигания расположена в центре камеры сгорания. Впускные и выпускные клапаны расположены под острым углом, равным 22,5°, что обеспечивает компактность головки блока цилиндров. Впускные каналы малого диаметра расположены вертикально. Величина выступания направляющей втулки клапана во впускной канал была уменьшена за счет уменьшения диаметра штока клапана и наружного диаметра направляющей втулки клапана. Болты с моментом затяжки в зоне пластичности используются для крепления головки блока цилиндров для обеспечения хорошего осевого напряжения.
