Блок цилиндров — описание конструкции (Тойота Камри XV30, 2001-2006) — «Силовой агрегат: 6-ти цилиндровый двигатель»

Блок цилиндров имеет угол развала 60° и взаимное продольное смещение рядов цилиндров 36,6 мм (1,44 дюйма), расстояния между осями цилиндров составляют 105,5 мм (4,15 дюйма), что позволяет обеспечить его компактность. Блок цилиндров изготовлен из легкого алюминиевого сплава. Тонкостенные чугунные гильзы цилиндров установлены с натягом, чтобы гарантировать дополнительную надежность. Гильзы цилиндров тоже тонкостенные, таким образом, расточка не возможна. Для обеспечения компактности двигателя камера насоса охлаждающей жидкости и входной канал насоса расположены в развале блока цилиндров. Приливы крепления датчиков детонации расположены в двух местах в развале блока цилиндров. Крышки подшипников коленчатого вала крепятся четырьмя болтами с моментом затяжки в зоне пластичности для каждой коренной шейки коленчатого вала. Кроме того, каждая крышка стягивается болтами в поперечном направлении для повышения надежности ее крепления.

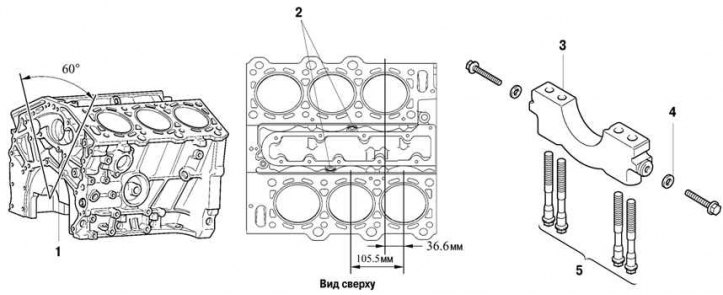

Рис. 2.182. Блок цилиндров двигателя 1MZ-FE: 1 – камера насоса охлаждающей жидкости; 2 – приливы датчиков детонации; 3 – крышка подшипника коленчатого вала; 4 – уплотнительная шайба; 5 – болты с моментом затяжки в зоне пластичности
