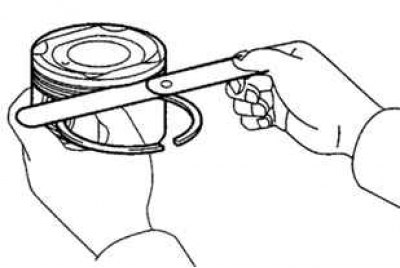

Рис. 2.110. Измерение зазора между компрессионным кольцом и канавкой
Проверьте зазор между компрессионным кольцом и канавкой, измерив его плоским щупом, как показано на рисунке 2.110.
Стандартный зазор:
- компрессионное кольцо №1 - 0,020–0,070 мм;
- компрессионное кольцо №2 - 0,020–0,060 мм;
- маслосъемное кольцо:
- 1AZ-FE - 0,070–0,150 мм;
- 2AZ-FE - 0,070–0,150 мм.
Примечание. Для маслосъемного кольца зазор определяется по скребкам. Если зазор больше допустимого, замените поршень.
