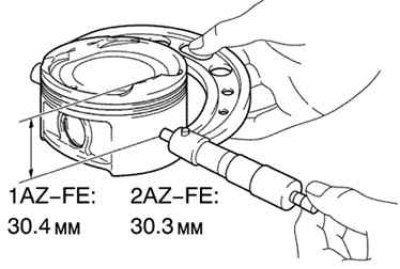

Рис. 2.109. Измерение диаметра юбки поршня
Микрометром измерьте диаметр юбки поршня на расстоянии, указанном на рисунке 2.109, от поверхности днища поршня от конца юбки (ниже уровня канавок для поршневых колец).
Стандартный диаметр:
- 1AZ-FE - 85,927–85,937 мм;
- 2AZ-FE - 88,439–88,449 мм.
Измерьте диаметры цилиндров в направлении оси двигателя.
Найдите разность результатов измерений диаметра поршня и диаметра цилиндра.
Стандартный зазор:
- 1AZ-FE - 0,063–0,086 мм;
- 2AZ-FE (тип 1) - 0,051–0,074 мм;
- 2AZ-FE (тип 2) - 0,048–0,058 мм.
Предельный зазор – 0,100 мм.
Если зазор больше максимального, замените все четыре поршня. При необходимости замените блок цилиндров.
