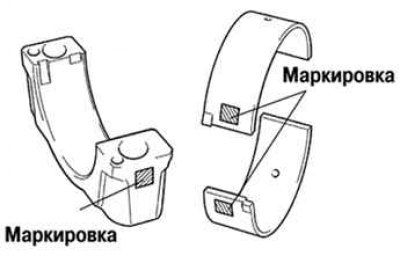

Рис. 2.99. Маркировка размерной группы вкладышей коренных подшипников
При замене вкладышей стандартного размера необходимо использовать вкладыши одной размерной группы, указанной на крышке подшипника. Существуют размерные группы вкладышей, обозначенные «1», «2», «3» (рис. 2.99).
Внутренний диаметр нижней головки шатуна:
- маркировка «1» — 51,000–51,007 мм;
- маркировка «2» — 51,008–51,013 мм;
- маркировка «3» — 51,014–51,020 мм.
Стандартные размеры вкладышей по их толщине:
- маркировка «1» — 1,485–1,488 мм;
- маркировка «2» — 1,488–1,491 мм;
- маркировка «3» — 1,491–1,494 мм.
Удалите остатки калибровочной проволоки с рабочих поверхностей шейки и вкладыша.
