Детали для снятия и установки.

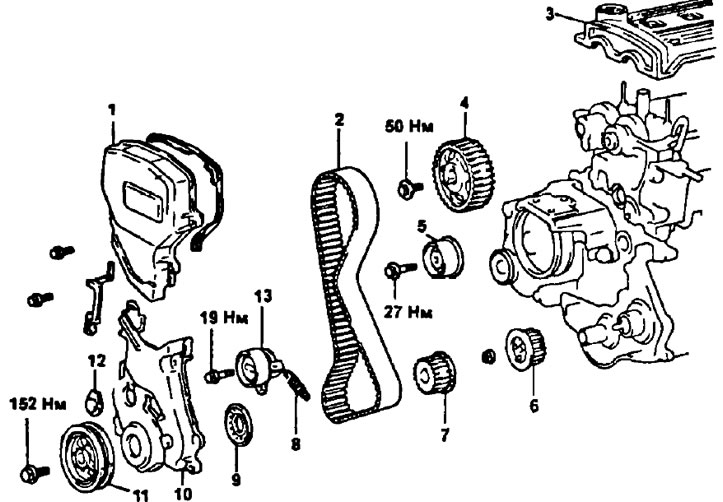

1 - крышка ремня привода ГРМ №2Т 2 - ремень привода ГРМ, 3 - крышка головки блока цилиндров, 4 - зубчатый шкив распределительного вала, 5 - промежуточный шкив, 6 - ведущий шкив масляного насоса, 7 - зубчатый шкив коленчатого вала, 8 - натяжная пружина. 9 - направляющая ремня привода ГРМ, 10 - крышка №1 ремня привода ГРМ, 11 - шкив коленчатого вала, 12 - крышка №3 ремня привода ГРМ, 13 - натяжной ролик.
Снятие ремня привода ГРМ

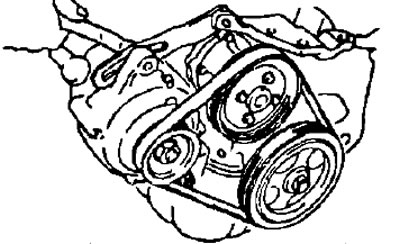

1. Снимите ремень привода генератора, ослабив гайку болта - оси и регулировочный болт.
2. Выверните свечи зажигания.
- а) Отсоедините высоковольтные провода от свеч зажигания.
- б) Снимите свечи зажигания.

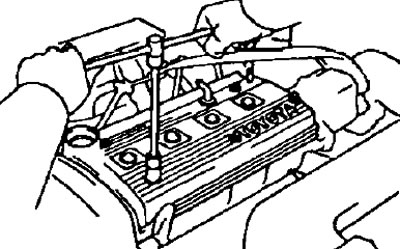

3. Снимите крышку головки блока цилиндров.
- а) Снимите крышку маслозаливной горловины.
- б) Снимите пять гаек и уплотнительные шайбы.
- в) Снимите крышку головки блока цилиндров и прокладку.

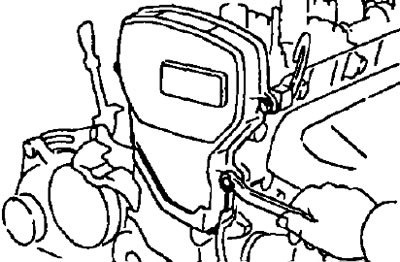

4. Снимите крышку №2 ремня привода ГРМ и прокладку, отвернув 4 болта.
5. Установите поршень цилиндр N81 в ВМТ такта сжатия.

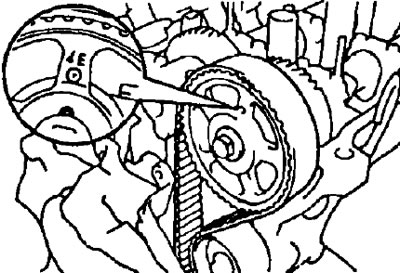

- а) Поверните шкив коленчатого вала и совместите его риску с установочной меткой "О" на крышке №1 ремня привода ГРМ.
Примечание: всегда проворачивайте коленчатый вал по часовой стрелке.
- 6) Проверьте, чтобы установочное отверстие зубчатого шкива распре-делительного вала было совмещено с установочной меткой крышки подшипника. Если нет, поверните коленчатый вал один оборот (360°).

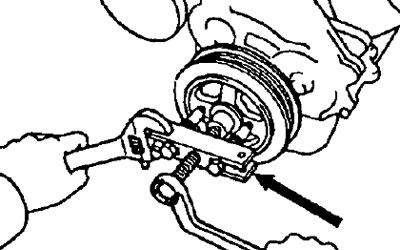

6. Снимите шкив коленчатого вала, отвернув болт шкива.
7. Снимите крышку №3 ремня привода ГРМ.

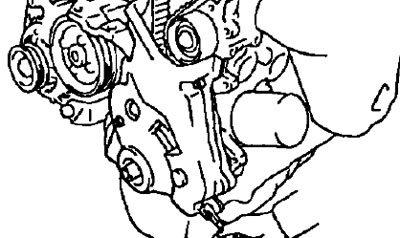

8. Снимите крышку №1 ремня привода ГРМ и прокладку, отвернув три болта.
9. Снимите направляющую ремня привода ГРМ.
10. Снимите ремень привода ГРМ и натяжной ролик.

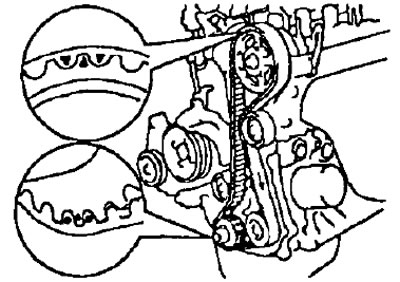

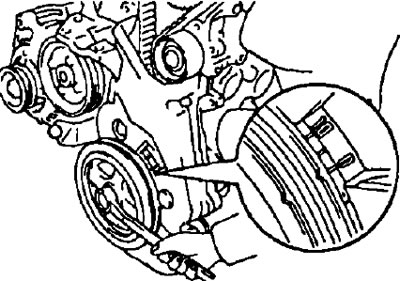

Примечание: при повторном использовании ремня привода ГРМ нарисуйте стрелку направления вращения на ремне и нанесите метки на шкиве, как показано на рисунке.

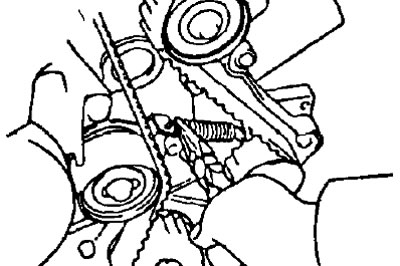

- а) Снимите натяжную пружину.

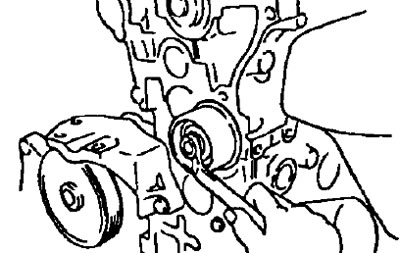

- б) Ослабьте болт натяжного ролика и отожмите его влево, насколько это будет возможным, и затем временно затяните болт.
- в) Снимите ремень привода ГРМ.
- г) Отверните болт натяжного ролика и снимите шкив.
Оригинал можно прочесть на сайте: www.ToyotaMAN.ru
11. Снимите промежуточный шкив, отвернув болт.
12. Снимите зубчатый шкив коленчатого вала.

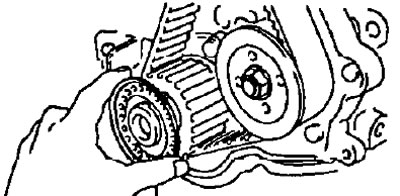

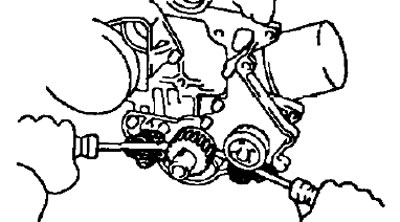

Если шкив не может быть удален вручную, используйте две отвертки.

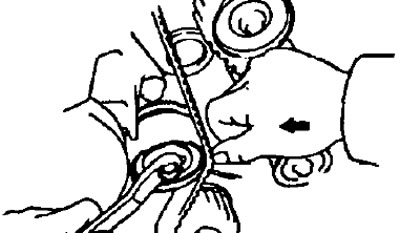

Примечание: уложите ветошь. как показано на рисунке, чтобы предотвратить повреждение.

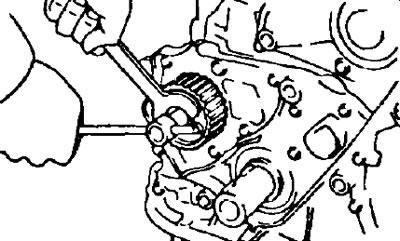

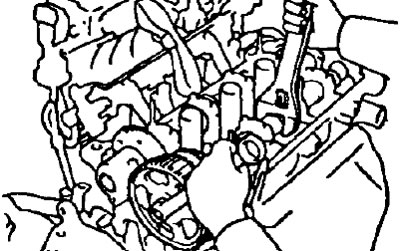

13. Удерживая распределительный вал одним гаечным ключом, отверните болт крепления шкива другим ключом и снимите зубчатый шкив распределительного вала.
Примечание: будьте осторожны, не повредите головку блока цилиндров гаечным ключом.
14. Отверните гайку и снимите шкив масляного насоса.
