Система охлаждения двигателей

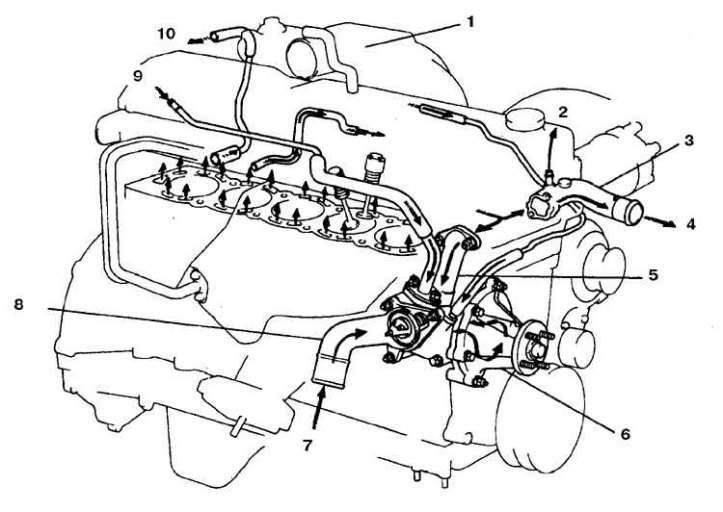

1. Корпус заслонки; 2. К радиатору; 3. Выпускной патрубок; 4. К радиатору; 5. Перепускной патрубок; 6. Насос; 7. От радиатора; 8. Впускной патрубок; 9. От отопителя; 10. К отопителю
Система охлаждения термостатируемая, повышенного давления
Насос охлаждающей жидкости центробежный, термостат с расширяющимся рабочим телом. После прогрева двигателя до нормальной рабочей температуры термостат открывается, в результате чего жидкость поступает в радиатор, в котором охлаждается и снова поступает двигатель. Система охлаждения связана с атмосферой пробкой радиатора, в которой имеется контрольный клапан. Такая конструкция обеспечивает повышение точки кипения жидкости и эффективности охлаждения жидкости в радиаторе. Если давление в системе охлаждения превысит уровень, при котором срабатывает подпружиненный контрольный клапан пробки радиатора, то под действием давления клапан приподнимается из седла и часть жидкости перетекает через перепускную трубу в дополнительный расширительный бачок с охлаждающей жидкостью. При охлаждении системы избыток жидкости стекает обратно в радиатор.
Бачок, поддерживает уровень жидкости в системе и одновременно является резервуаром для приема перегретой жидкости. Система охлаждения такого типа называется замкнутой, так как жидкость, вытекающая через клапан пробки, сохраняется для дальнейшего использования.
Система отопления
В систему отопления входят вентилятор и радиатор, смонтированные в едином корпусе под правой частью передней панели кузова, шланги подвода и отвода охлаждающей жидкости из системы охлаждения двигателя и панель управления отоплением/ охлаждением воздуха в салоне, выведенная на переднюю панель кузова. Нагретая от двигателя охлаждающая жидкость протекает через радиатор отопителя. Режим отопления задается открытием заслонки, в результате чего корпус отопителя сообщается с пространством салона. Выключатель на панели управления обеспечивает управление работой вентилятора, который нагнетает поток воздуха через радиатор.
Система кондиционирования воздуха
Система кондиционирования состоит из конденсатора, смонтированного перед радиатором, испарителя, установленного рядом с радиатором отопителя, компрессора, смонтированного на двигателе, влагоотделителя с редукционным клапаном высокого давления, шлангов и трубопроводов, соединяющих все указанные агрегаты.
Вентилятор направляет поток воздуха из салона на радиатор испарителя, на котором происходит отдача тепла от воздуха к хладагенту. В радиаторе испарителя хладагента вскипает с образованием пара низкого давления, обеспечивая и отбор тепла. Компрессор обеспечивает циркуляцию нагретого хладагента, сохраняя его повышенное давление, из испарителя в конденсатор, где происходит охлаждение хладагента, и обратно в испаритель.
