Общая информация системы охлаждения и отопления [Toyota Camry XV10]

  • Главная
  • Камри
  • XV10 (1991-1996)
  • Силовой агрегат
  • Охлаждение и отопление
  • Общая информация системы охлаждения и отопления
0

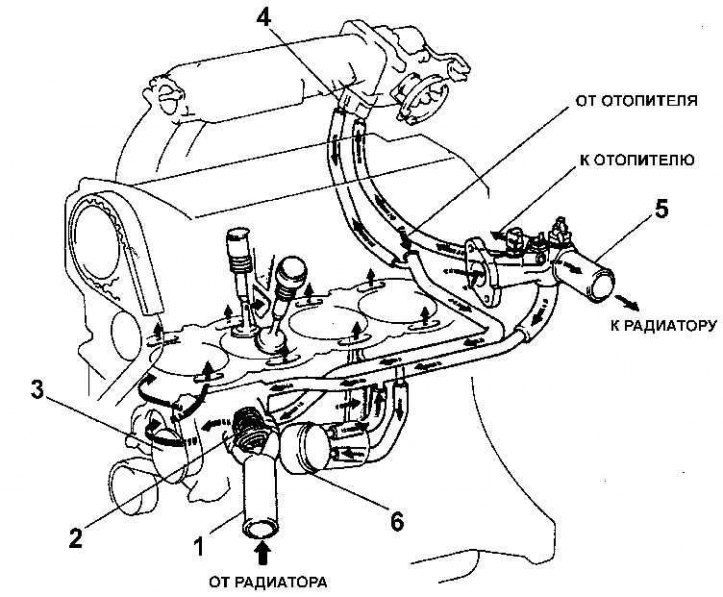

Элементы системы охлаждения двигателя





1 – патрубок поступления охлаждающей жидкости; 2 – термостат; 3 – водяной насос; 4 – клапан IAC; 5 – выход охлаждающей жидкости из двигателя; 6 – масляный радиатор

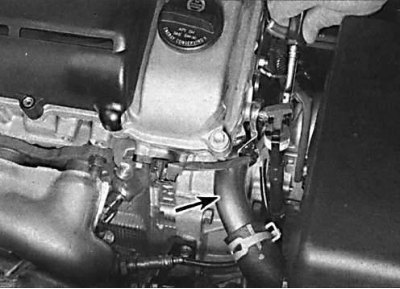

Расположение патрубка подачи в двигатель охлаждающей жидкости на двигателе 1MZ-FE V6





Внимание! При открывании крышки расширительного бачка на горячем двигателе необходимо соблюдать осторожность, так как выходящие горячие пары могут привести к сильным ожогам.


Внимание! Не допускайте попадания охлаждающей жидкости на одежду и лакокрасочное покрытие кузова. В противном случае промойте поверхность обильным количеством воды.


Оригинальная версия опубликована на сайте ToyotaMan

Внимание! После выключения горячего двигателя может включиться вентилятор радиатора.


Система охлаждения герметичного типа включает насос, радиатор, расширительный бачок, электрический вентилятор радиатора и термостат. При запуске холодного двигателя охлаждающая жидкость циркулирует вокруг блока цилиндров, головки блока и выпускного коллектора. Теплая охлаждающая жидкость проходит через радиатор отопителя и возвращается к водяному насосу. Поскольку охлаждающая жидкость при нагреве расширяется, то повышается ее уровень в расширительном бачке. Поступление охлаждающей жидкости через радиатор закрыто, что обеспечивает закрытый термостат. Когда охлаждающая жидкость достигает предопределенной температуры, термостат открывается и горячая охлаждающая жидкость проходит через шланг к радиатору. Поскольку охлаждающая жидкость проходит через радиатор, то происходит ее охлаждение потоком встречного воздуха. Электрический вентилятор охлаждения радиатора, установленный позади радиатора, управляется термическим датчиком, расположенным в радиаторе. Дополнительно к обычному датчику указателя температуры охлаждающей жидкости установлены температурные переключатели и датчики для обеспечения работы системы впрыска топлива и системы зажигания.
Эта статья доступна на: английском, болгарском, белорусском, украинском, сербском, хорватском, румынском, польском, словацком, венгерском
Материал статьи был проверен: Митрофанова Елена
Поделитесь информацией:
◀ Предыдущие
Камри XV10: Охлаждение и отопление
Следующие ▶

Технические характеристики системы охлаждения
Антифриз — общая информация
Шланги системы охлаждения
Проверка и замена термостата
Проверка и замена вентилятора радиатора и реле
Вентилятор радиатора (модели V6 с 1992 по 1994 г.)
