Змест: Зняцце ↓ Ўстаноўка ↓
Увага! Заўсёды блакуйце сістэму пасіўнай бяспекі, калі збіраецеся працаваць у непасрэднай блізкасці ад яе кампанентаў, каб выключыць магчымасць выпадковага спрацоўвання падушак бяспекі, што можа прывесці да сур'ёзнай траўмы (гл. параграф 26).
Зняцце
Нерухомая антэна
1. Аддзяліце антэну ад кузава аўтамабіля. Для гэтага:
- У мадэлях, дзе антэна ўсталявана на даху, адкруціце шрубы мацавання апоры (гл. малюнак 13.1,а).

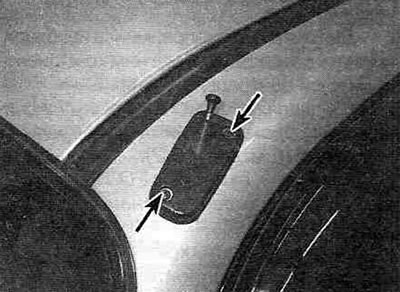

Малюнак 13.1,а. Калі антэна змантаваная на даху, адкруціце шрубы мацавання (паказаны стрэлкамі) антэны да даху.
- У мадэлях, дзе антэна ўсталявана на крыле, вывярніце загваздку антэны (гл. малюнак 13.1,б) і вывярніце гайку мацавання апоры антэны (гл. малюнак 13.1,у).

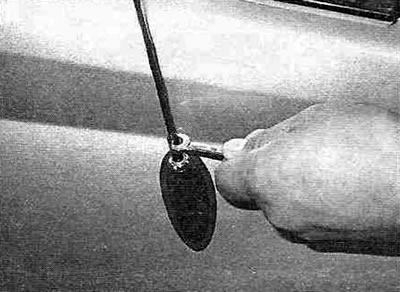

Малюнак 13.1,б. У мадэлях, дзе антэна змантаваная на крыле, адкруціце загваздку антэны з апоры.

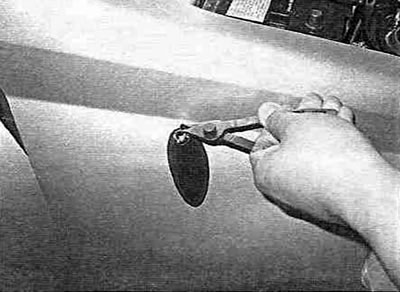

Малюнак 13.1, ст. Вывярніце гайку мацавання апоры антэны.
Матэрыял быў узяты з рэсурсу [TOYOTAMAN]
Высоўная антэна (з электрапрывадам)
2. Павярніце ключ запальвання ў становішча LOCK і адпусціце гайку мацавання апоры антэны.
3. Націсніце кнопкі АМ на радыёпрымачы і адначасова павярніце ключ запальвання ў становішча АСС. Штыр антэны павінен цалкам вылучыцца і вызваліцца ад электрапрывада.
4. Выміце загваздку антэны з вузла электрарухавіка прывада антэны.
Усе мадэлі
5. У мадэлях, дзе антэна ўсталявана на крыле, падніміце аўтамабіль і ўсталюеце яго на страховачныя апоры.
6. У мадэлях, дзе антэна ўсталявана на крыле, зніміце адпаведнае пярэдняе кола.
7. Зніміце вузел антэны з кузава аўтамабіля. Для гэтага:
- У мадэлях, дзе антэна ўсталявана на даху, зніміце панэль абіўкі з левай дзвярной стойкі, каб атрымаць доступ да кабеля антэны.
- У мадэлях, дзе антэна ўсталявана на крыле, адкруціце ніт мацавання апоры антэны да колавай аркі (гл. малюнак 13.7).

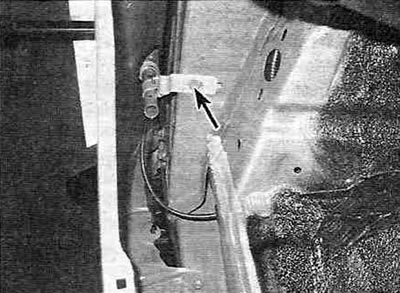

Малюнак 13.7. Адкруціце ніт мацавання антэны (паказаны стрэлкай) да колавай аркі.
8. У мадэлях, дзе антэна ўстаноўлена на крыле, праштурхніце апору антэны пад крыло, вызваліўшы яе з ушчыльняльніка.
9. Зніміце радыёпрымач і адлучыце ад яго антэнны кабель (гл. малюнак 13.9).

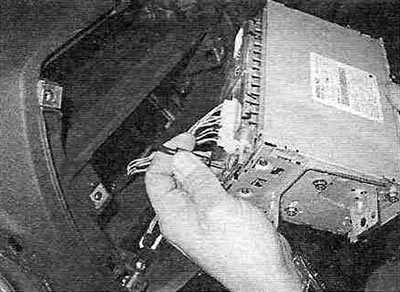

Малюнак 13.9. Адлучыце кабель антэны ад блока радыёпрымача.
10. Калі антэна ўсталявана на крыле, зніміце вечка пальчаткавай скрыні (гл. раздзел 11) і выцягніце антэнны кабель з-за асабовай панэлі (гл. малюнак 13.10).

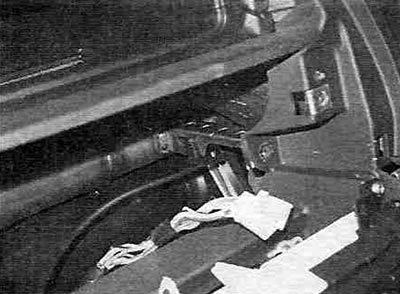

Малюнак 13.10. Дзейнічаючы за пальчаткавым скрыняй, выцягніце антэнны кабель праз асабовую панэль.
11. У антэне з электрапрывадам адлучыце антэнны кабель ад электрарухавіка.
Ўстаноўка
Нерухомая антэна
12. Калі антэна змантаваная на даху, усталюеце вузел антэны на кузаў аўтамабіля і загарніце ніты мацавання.
13. У мадэлях, дзе антэна ўсталявана на крыле, загарніце ніт мацавання апоры антэны да колавай аркі і нажывіце гайку мацавання апоры антэны.
14. У мадэлях, дзе антэна зманціравана на крыле, укруціце загваздку антэны.
Высоўная антэна (з электрапрывадам)
15. Усталюйце вузел антэны ўнутр колавай аркі і загарніце ніт мацавання.
16. Устаўце загваздку антэны ў вузел электрапрывада такім чынам, каб зубчыкі жылы былі накіраваныя наперад па ходзе аўтамабіля.

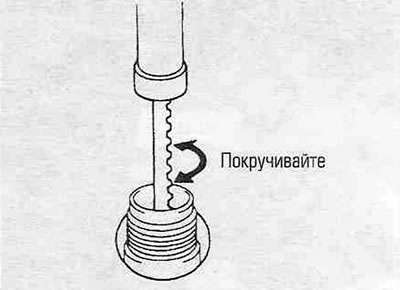

Малюнак 13.16. Зубчастая частка жылы павінна быць накіравана наперад па ходзе аўтамабіля.
17. Павярніце ключ запальвання ў становішча LOCK, каб загваздка антэны ўцягнуўся ўнутр.
18. Нажывіце гайку мацавання вузла электрапрывада антэны і акуратна зацягвайце яе, пакуль загваздка не зойдзе цалкам у вузел электрапрывада.
Усе мадэлі
19. Дзейнічаючы пад асабовай панэллю, працягніце антэнны кабель за пальчаткавым скрыняй да радыёпрымача.
20. Усталюйце радыёпрымач (гл. параграф 12).
21. Усталюйце дзверцы пальчаткавай скрыні (гл. раздзел 11).
22. Астатняя частка працэдуры выконваецца ў парадку, адваротным зняццю.
